如何利用“将切面混合到曲面”对输入特征进行拔模

zhp023

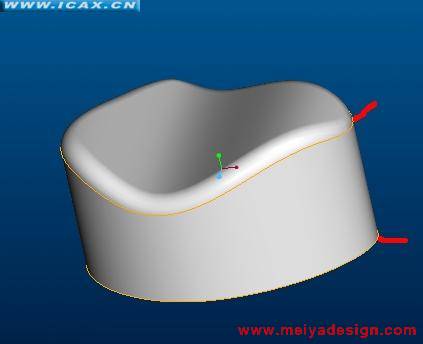

如图是一个输入的模型，该模型没有拔模且有R20的圆角。那么就有两条最大轮廓线。
既然有两个最大轮廓线，那么拔模就有两种情况，要么保证下部不变。要么保证上部不变，并且保证圆角半径不变。接下来分别讨论。

zhp023

首先讨论上部边界不变：www.iCAx.cnhY        MW+\Y%O

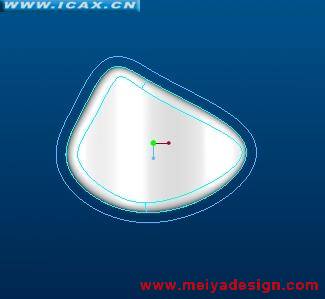

将底部轮廓线向外偏距一定距离，这个距离就是拔模后的变形量。如果要以固定角度拔模就用三角函数算出具体的偏距量

zhp023

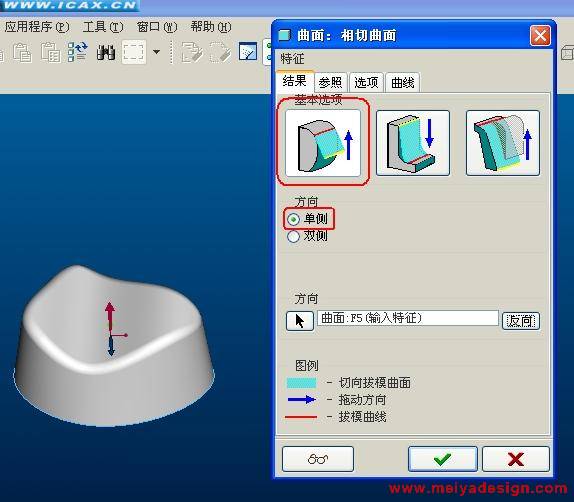

插入―――高级――将切面混合到曲面，在出现的对话框内，选择第一项“创建曲线驱动的相切拔模”，方向：单侧。然后选择模型的底面做为参考方向，注意随后出现的红色箭头，保证箭头的指向是向上的。如果不是利用flip反向。

zhp023

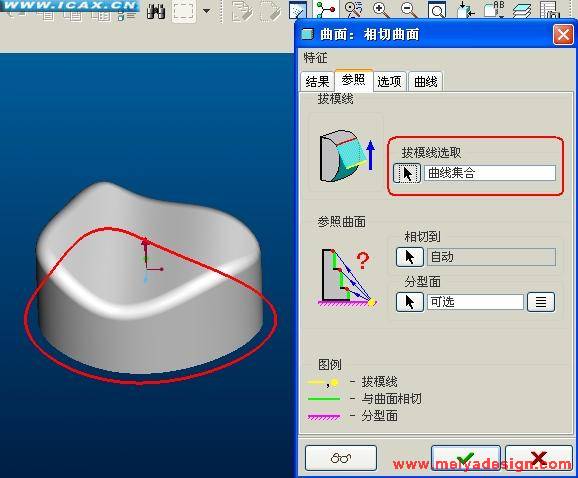

接下来点选参照选项卡。激活拔模线选取，选择刚才做出的偏距曲线做为拔模线

zhp023

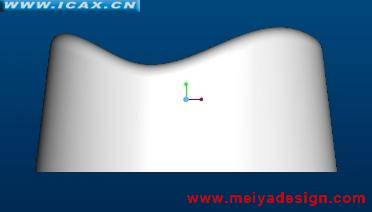

确定后就产生了一个拔模曲面，然后将曲面底部封闭；生成实体。结果如图

zhp023

上面作出来的是曲面，也可以作成实体。请看下面

zhp023

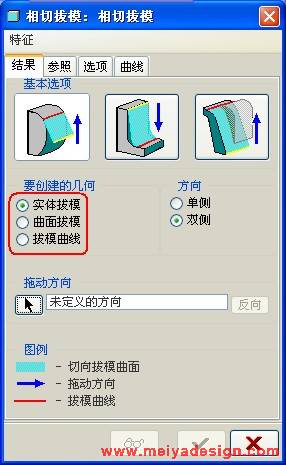

应用程序―――模具/铸造。然后插入――――相切拔模，出现下面的对话框。这时可以看到图中的三个选项，那么选中实体拔模，产生的结果就是实体了

zhp023

关于创建拔模线：

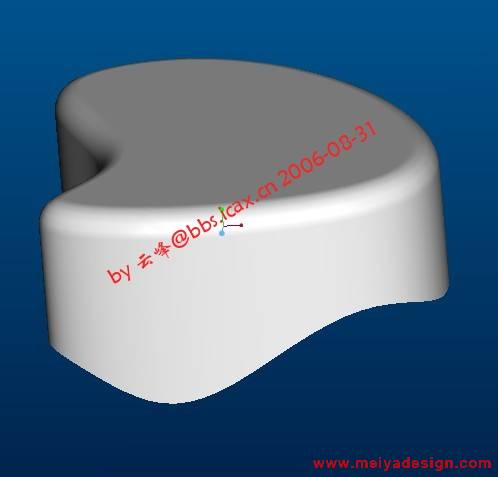

以本图为例，来创建拔模线

zhp023

首先要做出零件的分型面，对于本例，分型面是线性曲面，所以可以通过拉伸曲面来完成。h8B\7_4qcO

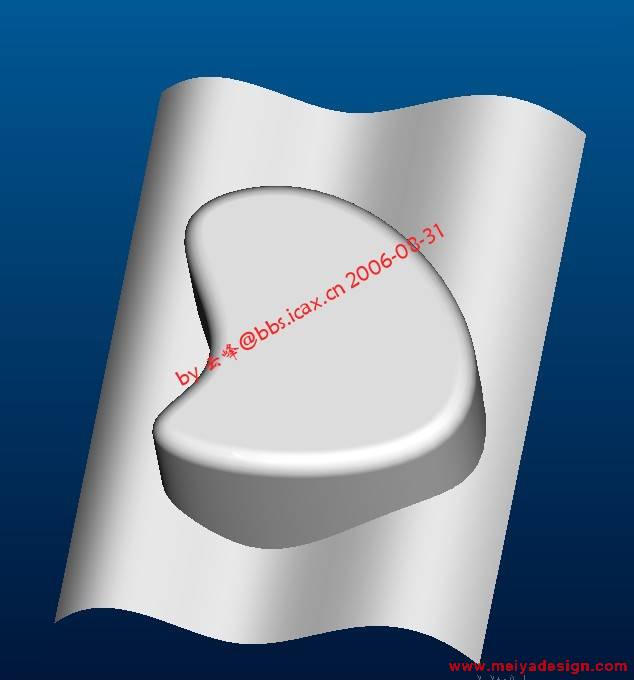

如图，注意分型面要大于零件（废话）。

zhp023

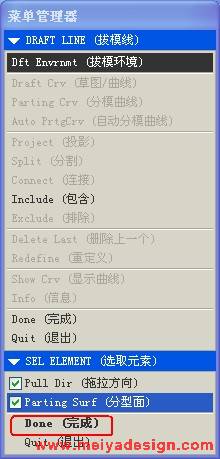

插入―――拔模线。确定。出现如图的菜单，定义拔模环境，不必更改默认选项，完成。然后定义拔模方向以及分型面。
