做一道老题加技术分５分(教程)

龙泊东江 · 发表于 2007-1-28 20:35:36

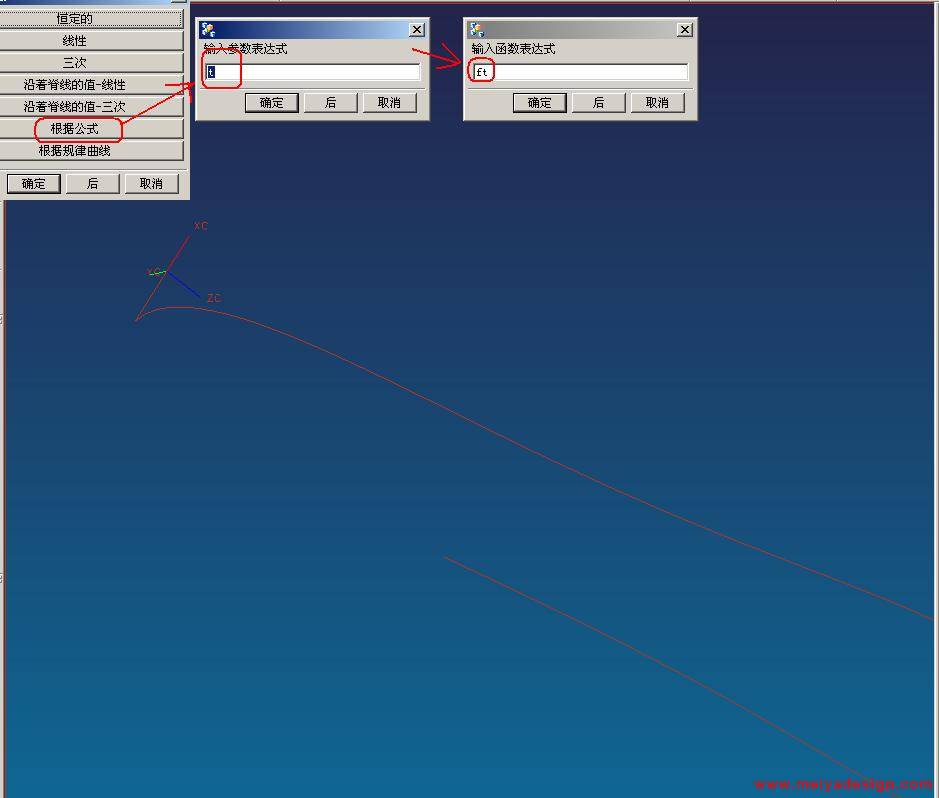

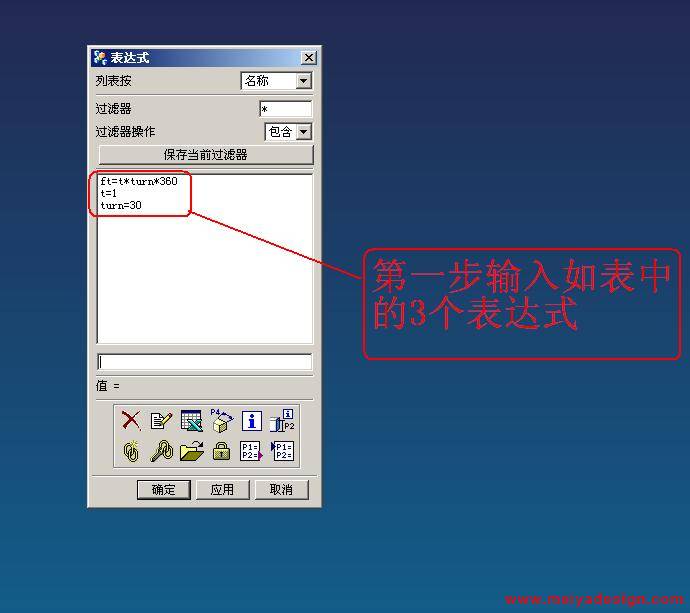

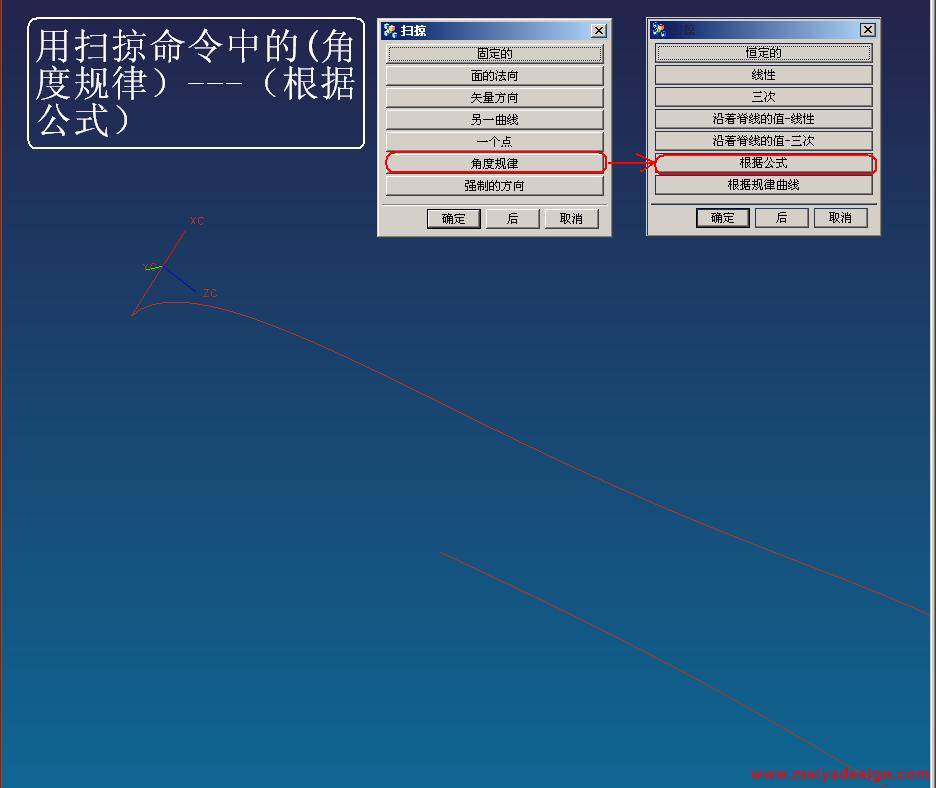

还没见UG的朋做出来,偶把做的过程用图片表达出来,其实很简单,只不过是用了3个表达式,分别输入t=1, turn=30, ft=t*turn*360,

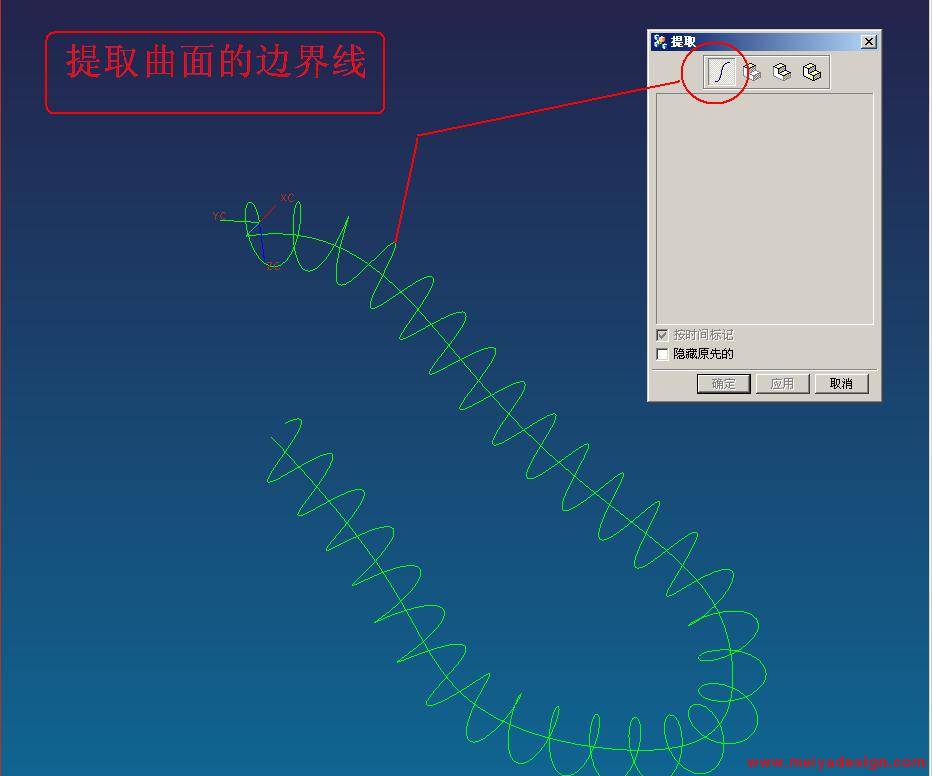

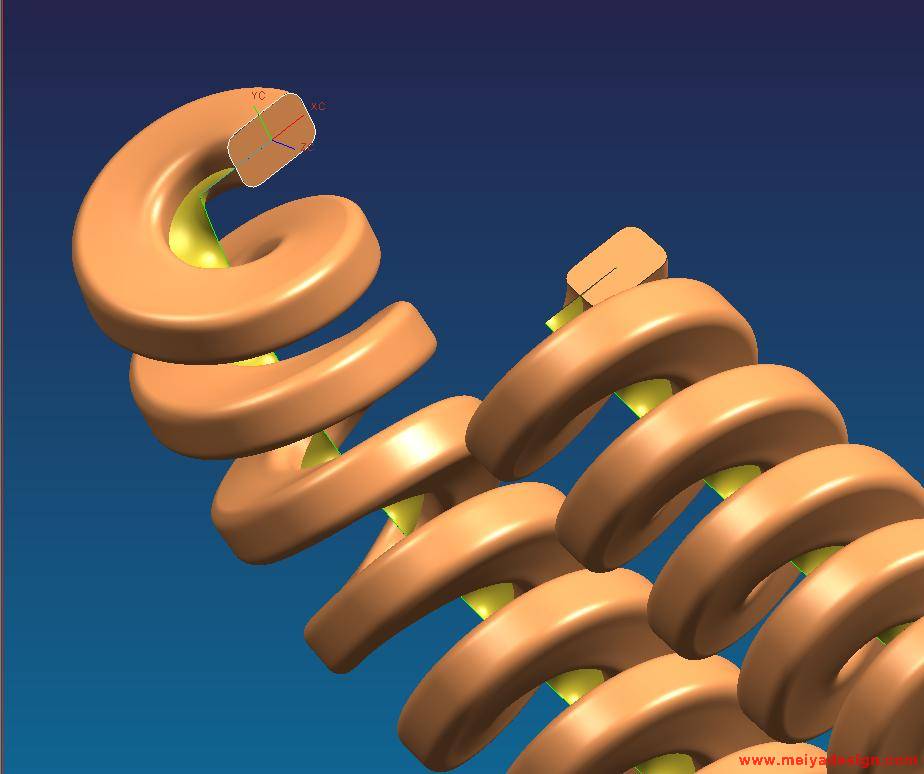

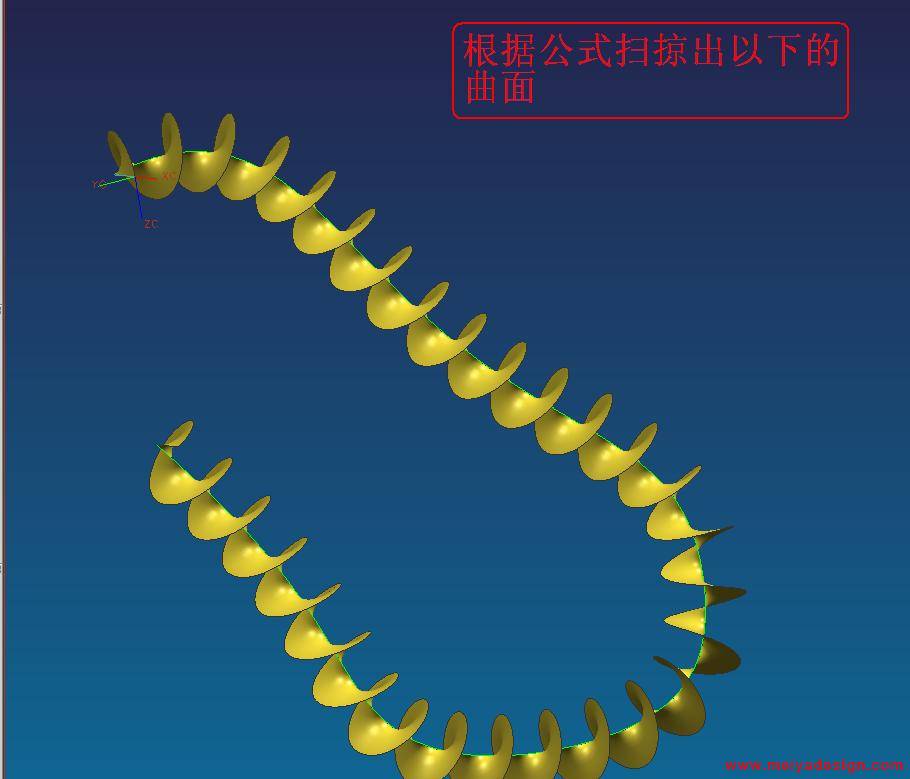

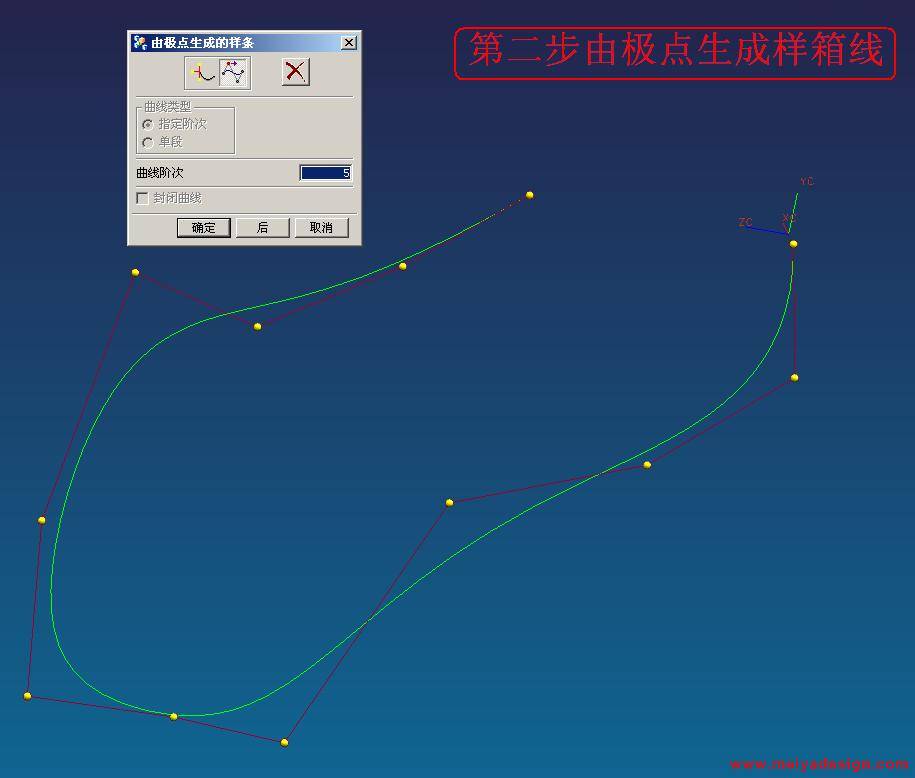

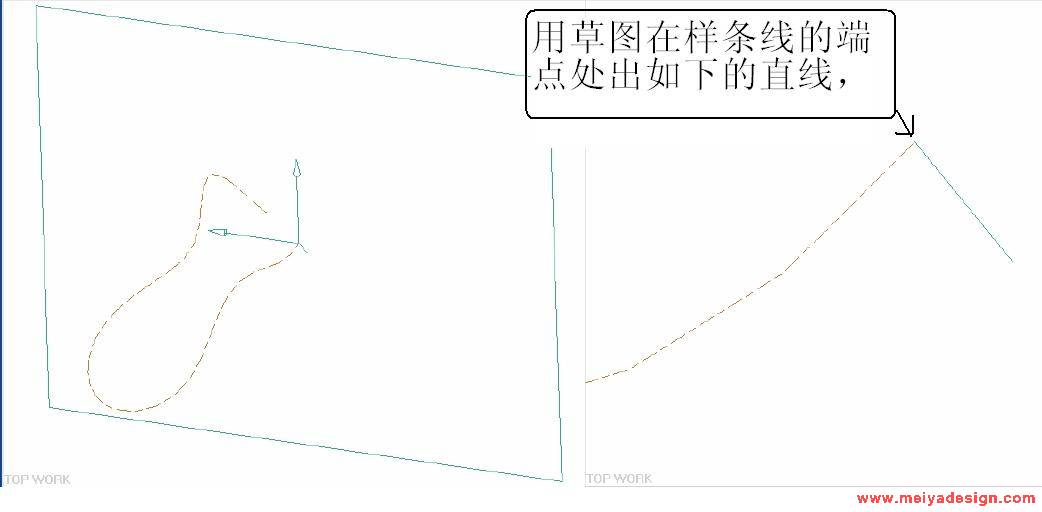

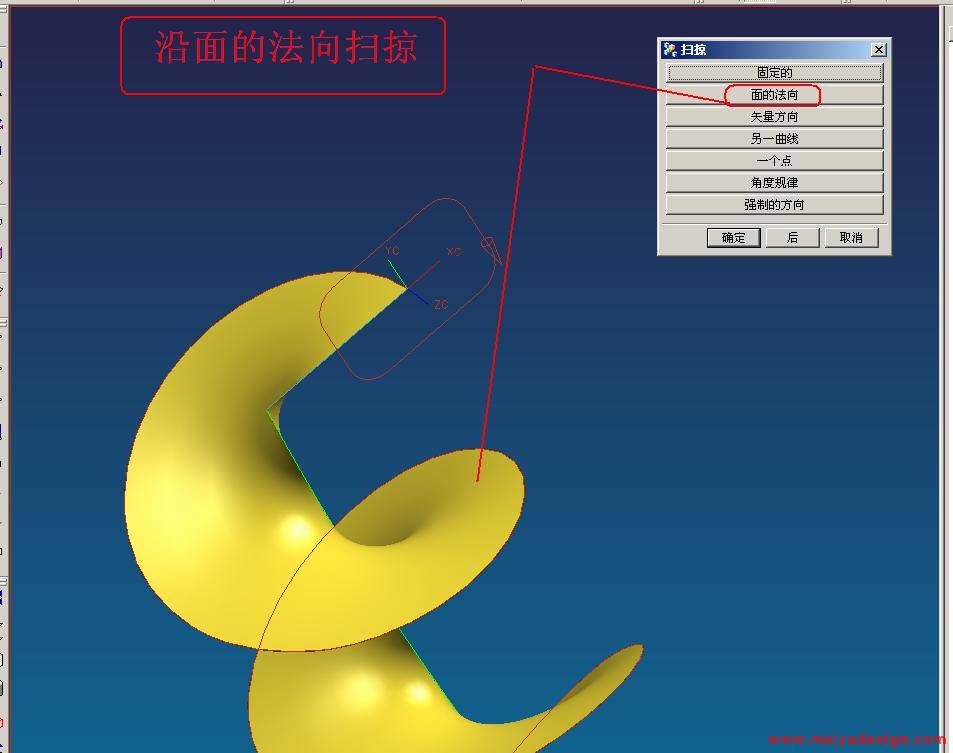

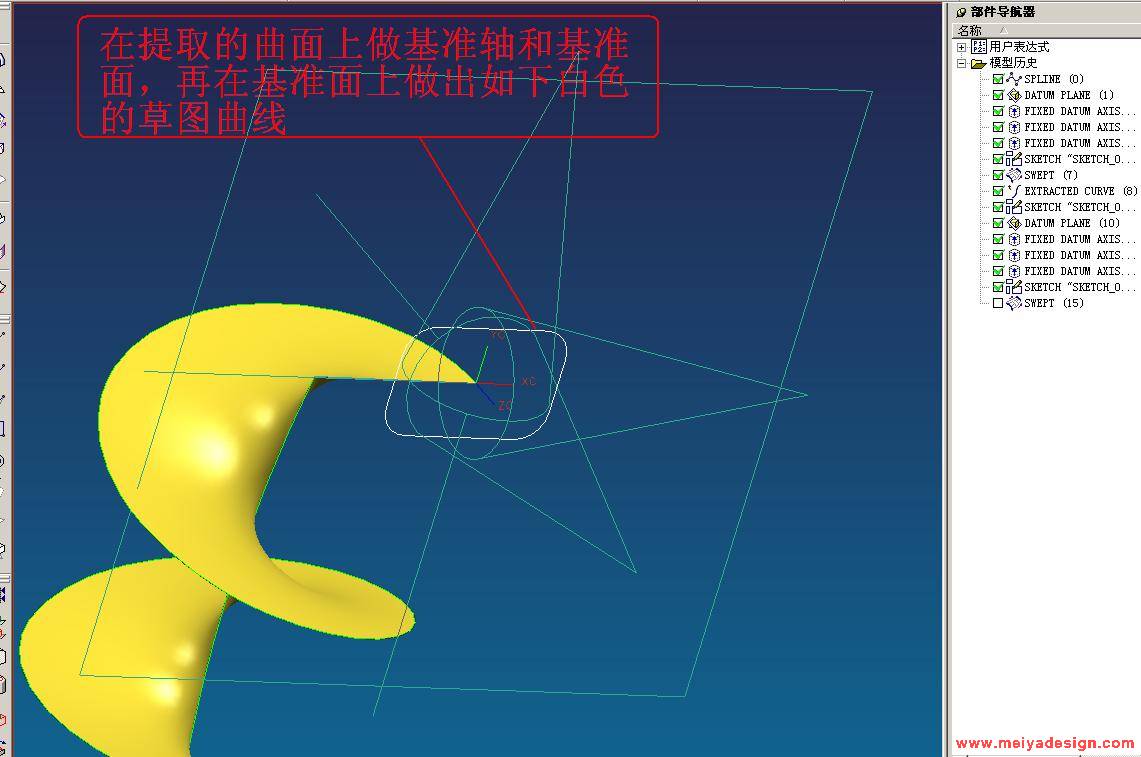

利用这表达式扫掠出一张面,然后提取这张面的边界线,再利用这边界线以这张面的法向扫掠出来的效果,至于图可以跟随样条线的拖动而变化,只要做出跟样条曲线有关联的草图就可以实现,下面是偶的步骤
题目见http://www.meiyadesign.com/viewthread.php?tid=31617&page=1&extra=page%3D1#pid46263

[ 本帖最后由龙泊东江于 2007-1-28 20:46 编辑 ]

1689438 · 发表于 2007-4-5 09:41:30

:L :L :L

haoma6868 · 发表于 2007-5-31 09:22:04

我顶，楼主真是强人

zhengshanghui · 发表于 2007-6-16 17:13:43

这个就是以前的那个画电话线一样啊

yyxin · 发表于 2008-12-20 10:23:20

谢谢楼主的分享！！！！
