极坐标标注及整理

西山住客 · 发表于 2024-2-8 10:52:47

creo工程图提供极坐标标注：

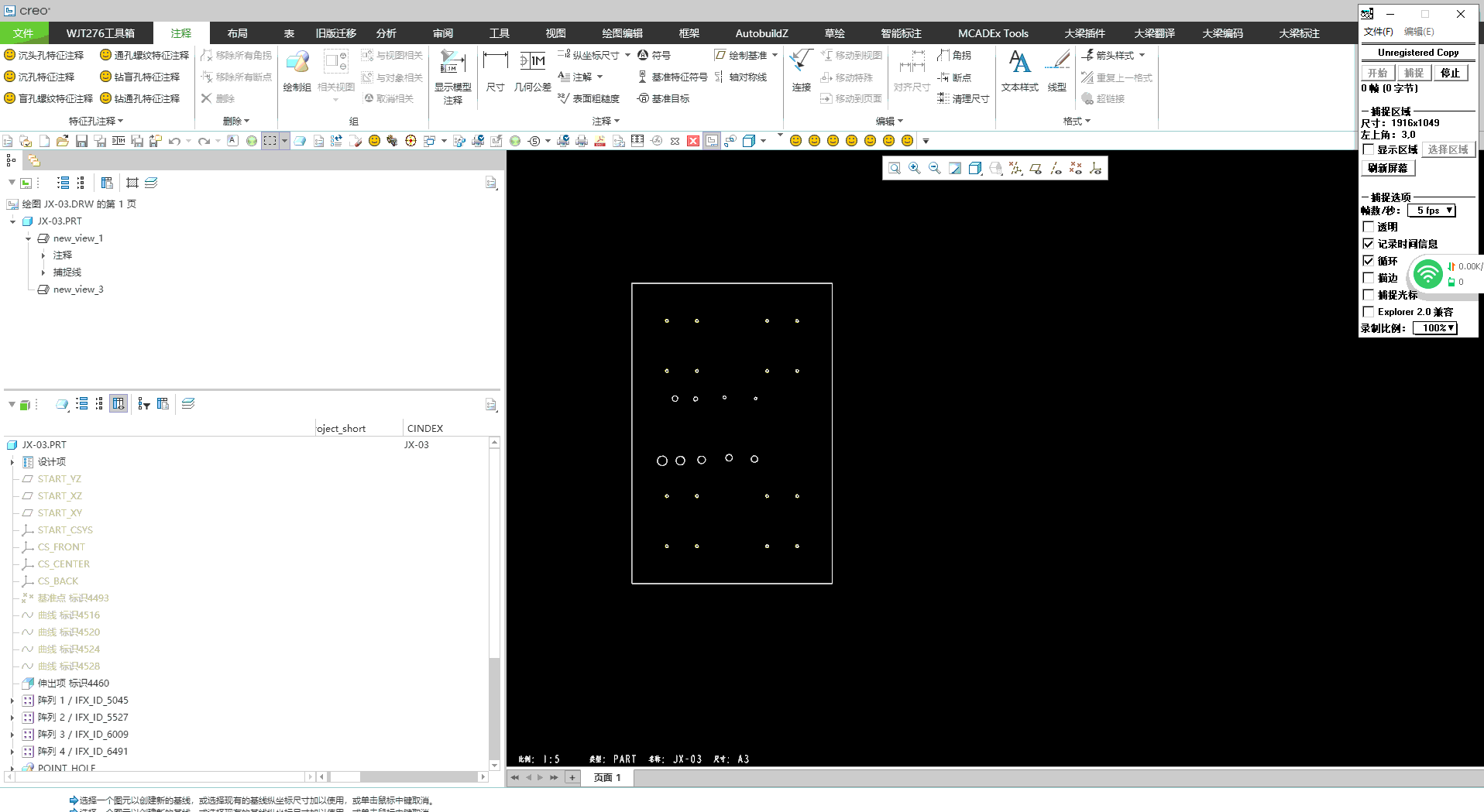

1、手工标注
手动标注，灵活，只要指定0基准线，就可以连续选择点、线，标注极坐标尺寸。例如，模具中对中极坐标标注

2、自动极坐标标注

可以选一个视图平面，然后，指定基准边，可以自动垂直于指定的边标注极坐标尺寸

3、极坐标尺寸编辑
1）、可以指定极坐标标注格式：ansi、iso、jis，din等样式。注意，只要点选0线基准，才可以编辑格式式样
2）、如果文字距离比较近，可以点选一个极坐标指引线，右键，插入点，点击要编辑的引线，点击要插入的点的位置，点击要放置的位置，将文本放开

游客，如果您要查看本帖隐藏内容请回复

cynpwz · 发表于 2024-2-21 17:41:47

来学习一下

zjyklxp · 发表于 2024-2-23 14:20:43

感谢西山大师分享

wyj · 发表于 2024-2-23 17:28:40

感谢楼主分享！！！

脚踏实地 · 发表于 2024-8-17 10:30:13

学习一下，感谢楼主分享！！！

zhangmingyu · 发表于 2024-10-8 10:12:01

学习一下,感谢
