[题目] CAD简单练习题3<+分结束>

[复制链接]
发表于 2006-11-21 09:59:42 | 显示全部楼层 |阅读模式

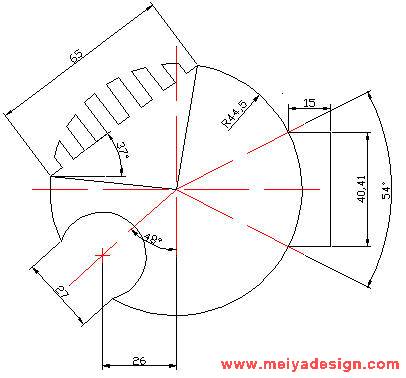

如图所示,求:
1. A的弧长是多少?
2. BC的长度是多少?
3. H的周长是多少?
4. F的面积是多少?

[ 本帖最后由 luckmeifei 于 2007-3-2 09:45 编辑 ]

评分

1

查看全部评分

发表于 2006-11-21 10:36:07 | 显示全部楼层
一看到这么多问号就晕了
 楼主| 发表于 2006-11-21 10:56:51 | 显示全部楼层
别晕.一步步画,一步步查.就行了.
发表于 2006-11-21 12:22:12 | 显示全部楼层
我看好象会有很多的答案吧! 因为你这个图  有很多的约束都没有! 能画出好多的图形来! 请问我有理解错吗 ?
 楼主| 发表于 2006-11-21 13:15:42 | 显示全部楼层
原帖由 106163200 于 2006-11-21 12:22 发表
我看好象会有很多的答案吧! 因为你这个图  有很多的约束都没有! 能画出好多的图形来! 请问我有理解错吗 ?


CAD图不需要约束,此图中条件成熟,不需要多加尺寸了.
发表于 2006-11-21 14:07:25 | 显示全部楼层
呵呵 是可以画的出来  虽然画出来了 可是怎么算周长 面积呢  还有弧度 ?
 楼主| 发表于 2006-11-21 14:25:22 | 显示全部楼层
原帖由 106163200 于 2006-11-21 14:07 发表
呵呵 是可以画的出来  虽然画出来了 可是怎么算周长 面积呢  还有弧度 ?

这正是我考你们的啊 放心,只要是我发的题目,事先,我都会先做的,这样评分时就有些分寸了.
高天上流云 该用户已被删除
发表于 2006-11-21 14:41:54 | 显示全部楼层
版主,题目做出来了,怎么发密码给你
高天上流云 该用户已被删除
发表于 2006-11-21 15:12:58 | 显示全部楼层

简单练习题3

好不容易做出来了,希望版主能够给我加分.

练习题3.rar

105.31 KB, 下载次数: 6, 下载积分: 华币 -1

评分

1

查看全部评分

高天上流云 该用户已被删除
发表于 2006-11-21 15:14:48 | 显示全部楼层

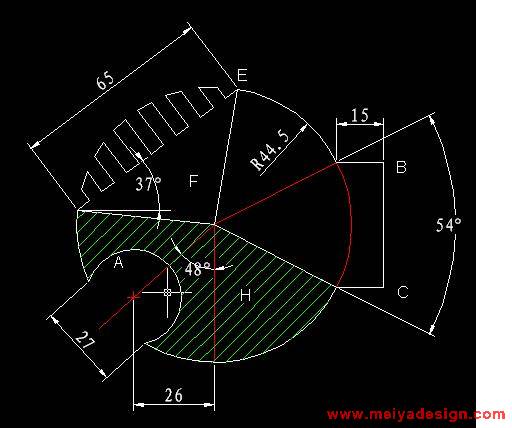

贴个图
