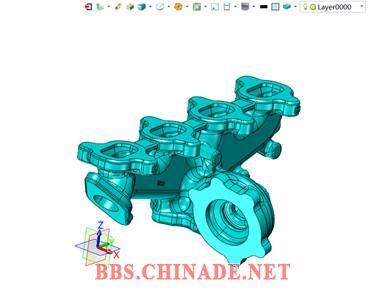

       铸件(如图1)具有复杂内腔，通过正常视图很难看到内腔内部结构，即使通过剖切视图也无法看到全部内腔结构。而型芯是铸型的一个重要组成部分，是形成铸件的内腔、孔洞和形状复杂阻碍取模部分的外形以及铸型中有特殊要求的部分。本次课程我们将针对这种结构，学习如何使用中望3D快速抽取内腔并进行型芯设计。

图1

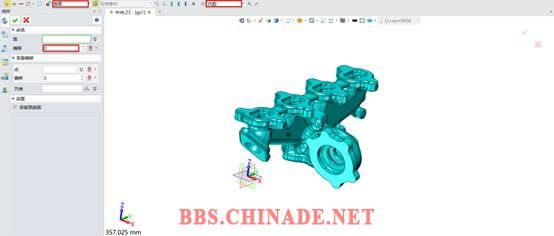

       1.首先，选择“曲面-编辑面-偏移命令”，调整过滤器选项，属性过滤器调整为曲面，智能参考点调整为内腔，偏移距离为0，选择内腔曲面，如图2。

图2

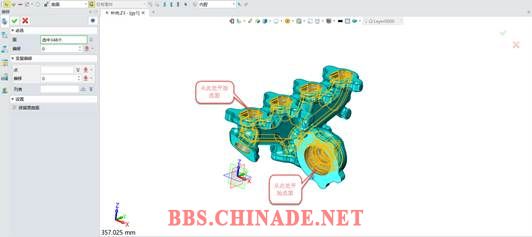

       2.在曲面选择时，按标识处开始选面，通过3到4次选择，即可将内腔348个曲面全部选中，如图3。

图3

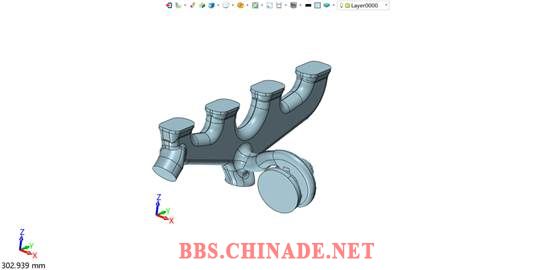

       3.接着隐藏铸件实体，显示刚才生成的内腔曲面，选择“曲面-编辑面-缝合命令”，框选中所有曲面，如图4。

图4

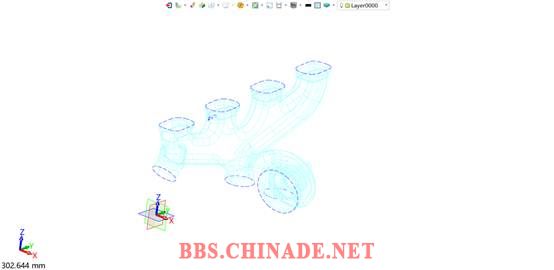

       4.然后按“Ctrl+F”键，切换显示模式，蓝色虚线部分为开放曲面，必须将其修复才能生成实体，如图5。

图5

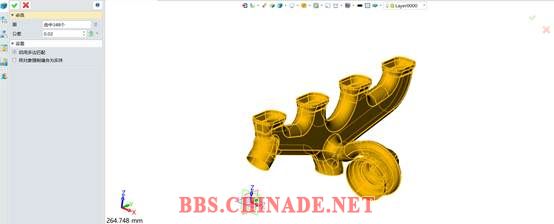

       5.接着选择“曲面-编辑边-删除环命令”，选择有破洞的曲面，环参数为内部，点击确定后删除曲面破洞，如图6。

图6

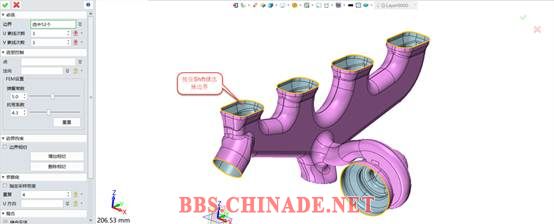

       6.下一步选择“曲面-基础面-FEM面命令”，按住Shift键选择边界，如图7。

图7

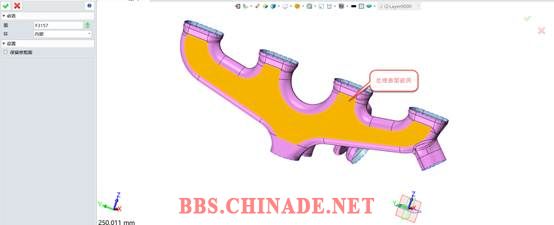

       7.最后依次封闭所有开口后，内腔体实体即可生成，如图8。

图8

       这样，后续我们就可以利用内腔体实体进行型芯及型芯座设计，通过此方法可以有效提高设计制图效率，大家快来试试吧！
