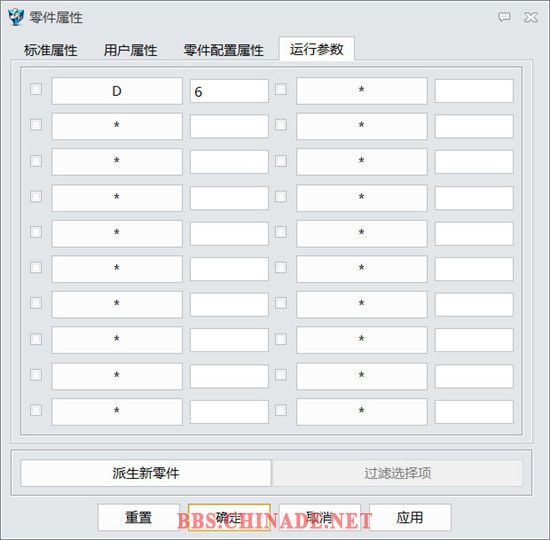

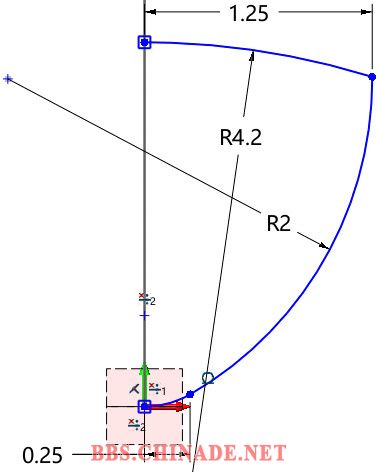

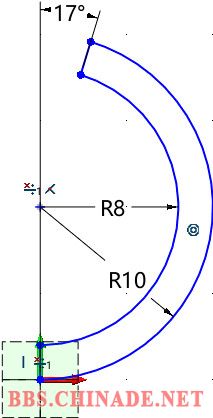

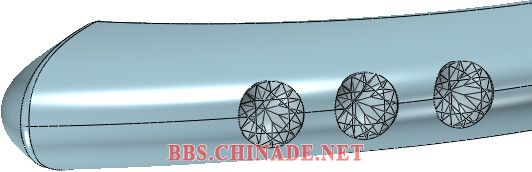

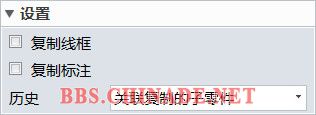

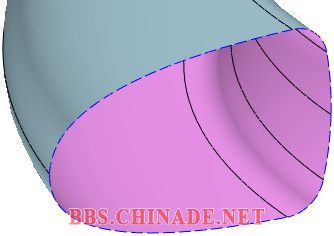

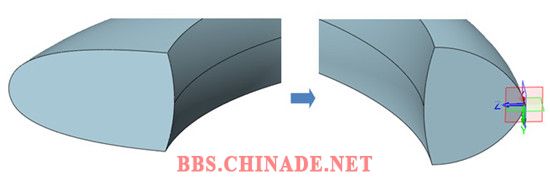

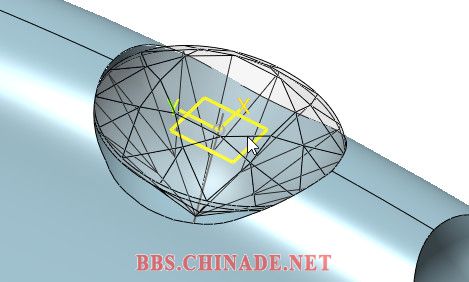

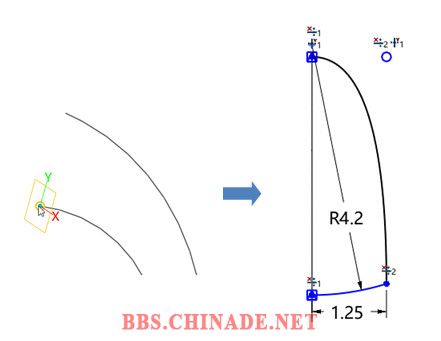

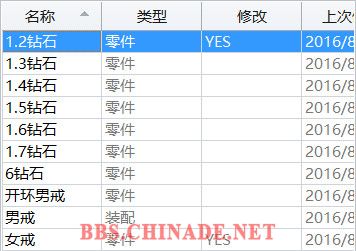

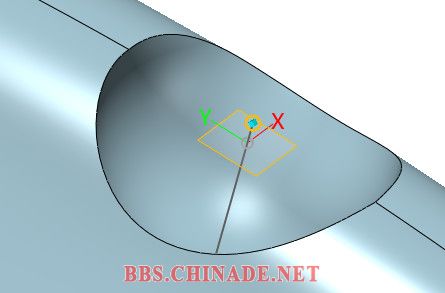

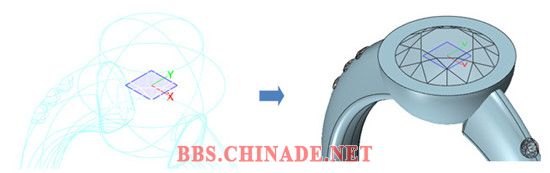

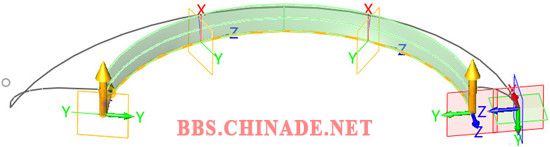

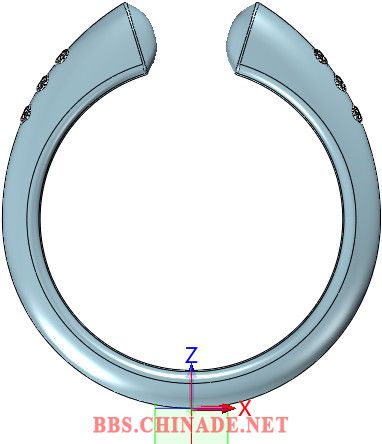

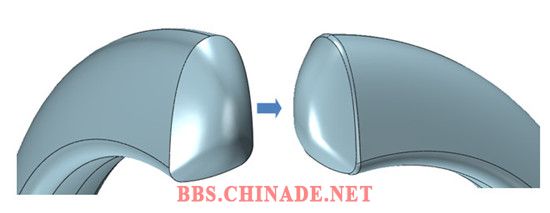

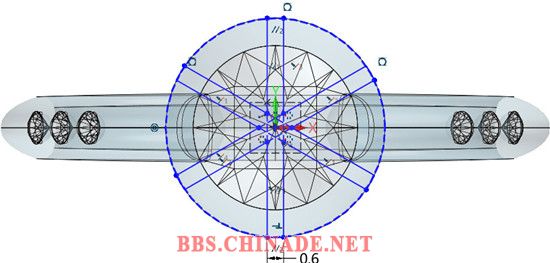

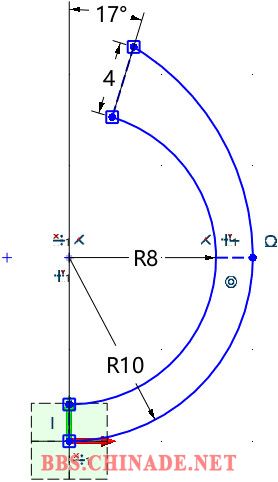

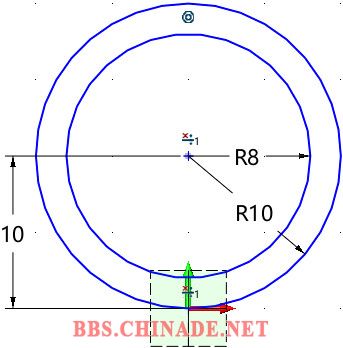

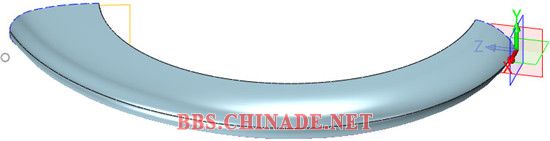

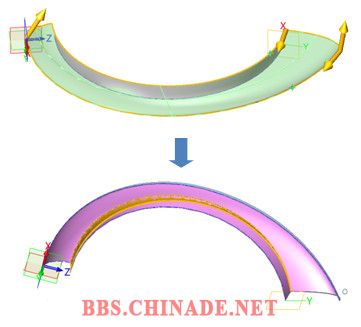

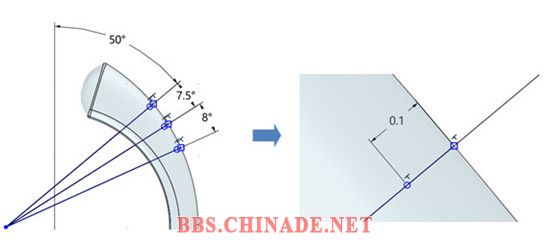

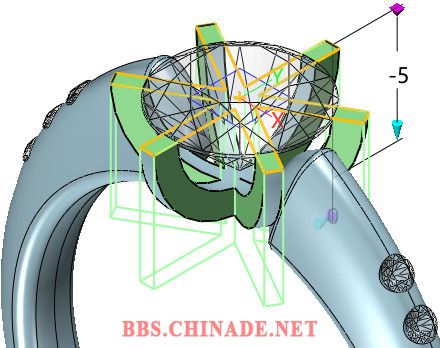

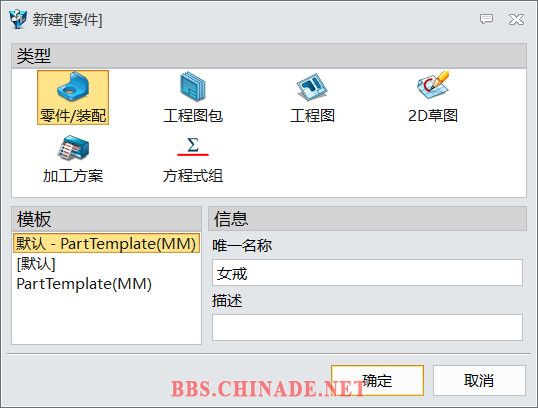

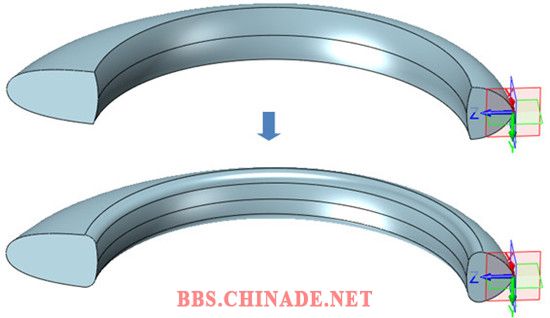

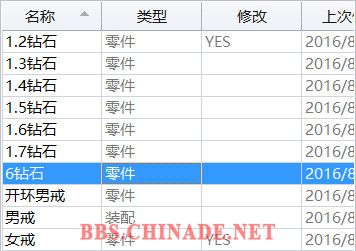

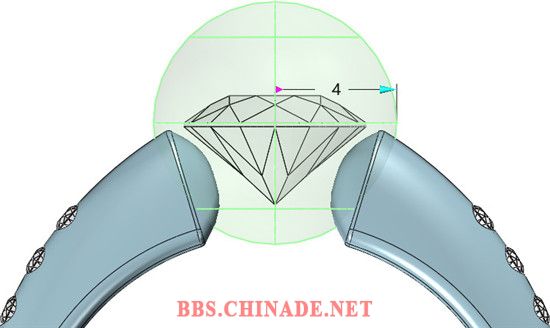

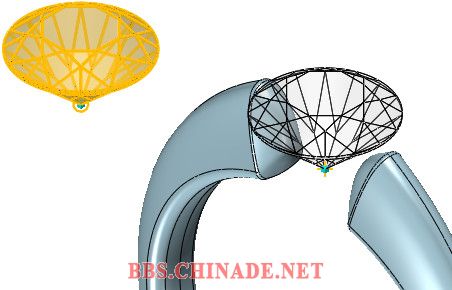

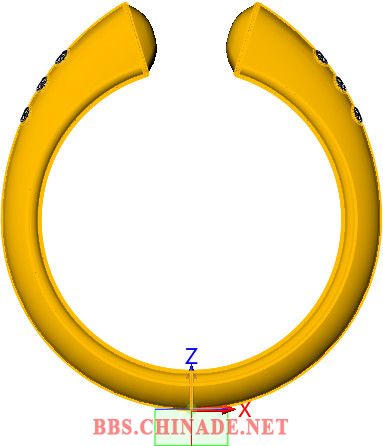

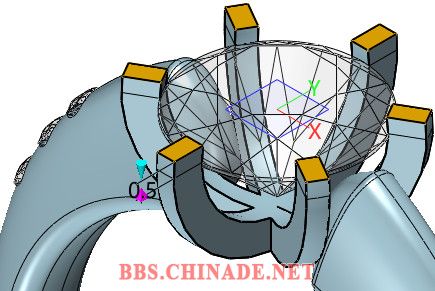

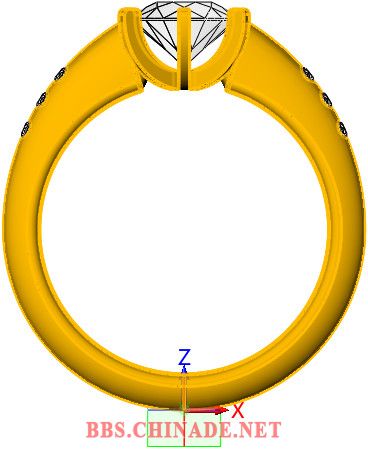

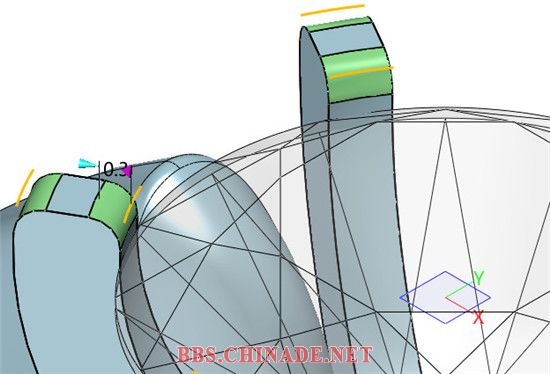

经过三节课的学习，男钻戒的整体设计就完成了。接下来的两节课，我们将继续在中望3D中完成男女钻石对戒设计中女钻戒部分的课程，通过女钻的主体设计和钻石装配的操作，来进一步了解中望3D的建模及装配功能。 那现在，我们先来学习女钻戒的主体设计和钻石装配的操作吧。 第一步，新建一个名称为女戒的零件。 图1 创建零件 第二步，在XZ工作平面上创建草图，分别绘制两个圆，如图2所示。 图2 绘制圆-1 第三步，绘制两条直线，对上步草图进行修剪，如图3所示。 图3 修剪草图 第四步，删除R10上部分的圆弧，对草图上方进行完善，最终完成的草图如图4所示。 图4 删除圆弧 第五步，在YZ工作平面上创建草图，分别绘制两个圆，如图5所示。。 图5 绘制圆-2 第六步，创建一个工作平面，并在此平面上绘制草图，如图6所示。 图6 绘制草图 第七步，使用驱动曲线放样，创建曲面，如图7所示。 图7 创建曲面 第八步，使用双轨放样，不缝合实体，调整视角，并删除上步多余的面，如图8所示。 图8 放样操作 第九步，镜像现有曲面，然后缝合，如图9所示。 图9 镜像、缝合曲面 第十步，使用修剪平面，带缝合实体，拾取另外一端的边封闭端面，如图10所示。 图10 缝合实体 第十一步，隐藏辅助工作平面和草图，然后进行倒0.5mm圆角操作，如图11所示。 图11 倒圆角-1 第十二步，删除上部的端面曲面，如图12所示。 图12 删除曲面 第十三步，在上图曲面边缘创建曲线列表，使用角部圆顶，高度为1，冠顶使用曲率，连续方式无，创建圆顶曲面，然后倒0.2mm圆角，如图13所示。 图13 创建曲线列表 第十四步，显示草图1，在XZ工作平面上绘制草图；在每条直线上绘制点，到端点的距离为0.1mm，如图14所示。 图14 绘制草图 第十五步，在上步草图的点上创建半径0.6mm的球体，和造型进行布尔减运算；再依次在草图另外两个端点上创建球体，如图15所示。 图15 创建球体-1 第十六步，在3条直线上创建工作平面，偏移-0.1mm，如图16所示。 图16 创建平面 第十七步，复制一份钻石零件，重命名为1.2钻石。 图17 复制零件-1 第十八步，打开1.2钻石零件，到零件属性里修改D参数为1.2，生成直径1.2mm的钻石后退出零件。 图18 属性修改-1 第十九步，进入女戒零件，在装配下对1.2钻石进行坐标装配，如图19所示。 图19 坐标装配 第二十步，依次3个1.2钻石装配完毕后，隐藏工作平面和草图，然后合并3个钻石零件，如图20所示。 图20 隐藏 第二十一步，进行对称镜像，如图21所示。 图21 镜像操作 第二十二步，对左右造型进行布尔加，形成女戒开环戒体，退出零件，如图22所示。 图22 布尔加运算-1 第二十三步，复制一份钻石零件，重命名为6钻石，如图23所示。 图23 复制零件-2 第二十四步，打开6钻石零件，到零件属性里修改D参数为6，生成直径6mm的钻石后退出零件，如图24所示。 图24 属性修改-2 第二十五步，使用外部零件，插入6钻石零件，放在任意位置，如图25所示。 图25 插入零件 第二十六步，移动钻石，起始点是下方顶点，目标点的位置是0,0,19，如图26所示。 图26 移动 第二十七步，创建半径为4mm的球体，中心落在钻石上方边缘的曲率中心上，如图27所示。 图27 创建球体-2 第二十八步，偏移XY工作平面到球体中心，并使用此平面修剪球体上部分，如图28所示。 图28 球体修剪 第二十九步，创建半径为3mm的球体，和半球体进行布尔减运算，如图29所示。 图29 创建球体-3 第三十步，在半球体的上表面创建下图草图，如图30所示。 图30 创建草图 第三十一步，拉伸上步草图，和半球实体进行布尔交运算，如图31所示。 图31 草图拉伸 第三十二步，使用偏移面，对6爪端面进行正向偏移0.5mm，如图32所示。 图32 偏移面 第三十三步，对6爪端面进行0.3mm的倒圆角，如图33所示。 图33 倒圆角-2 第三十四步，对下图两个造型进行布尔加运算，如图35所示。 图34 布尔加运算-2 到此，女钻戒的主体设计和钻石装配课程就完成了，希望通过这个实例教程可以帮助大家进一步掌握建模和装配的技巧，后续教程中我们将在中望3D中对此款女钻戒进行渲染，以完成男女钻石对戒最后一节的课程。 |
狗仔卡
发表于 2017-7-19 09:15:14
