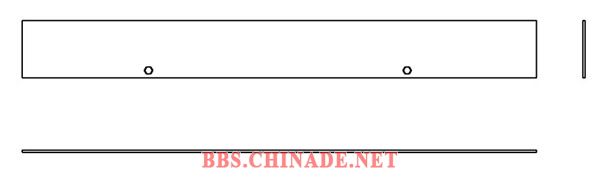

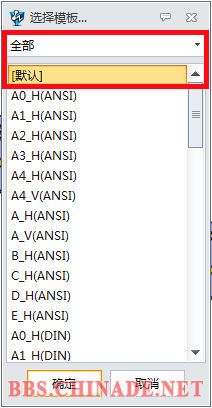

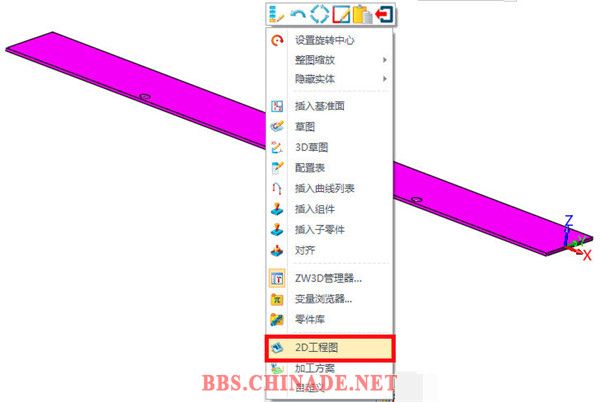

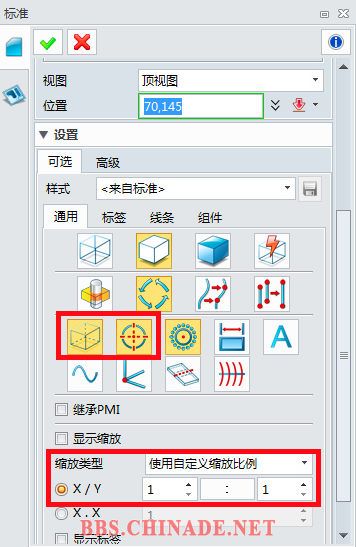

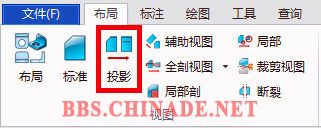

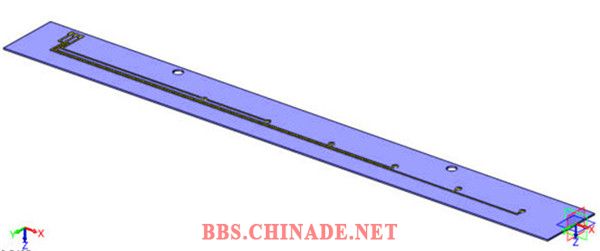

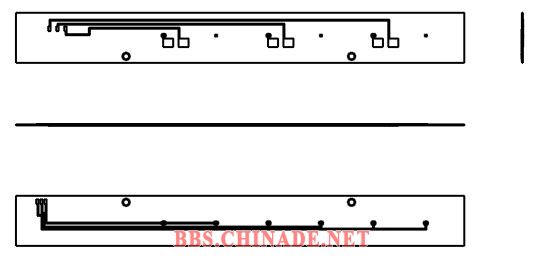

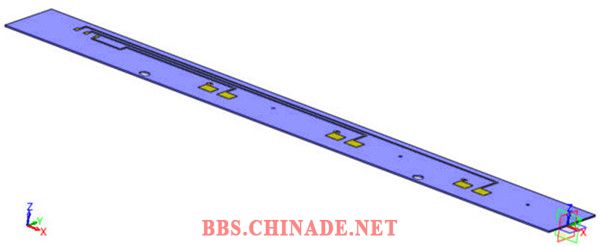

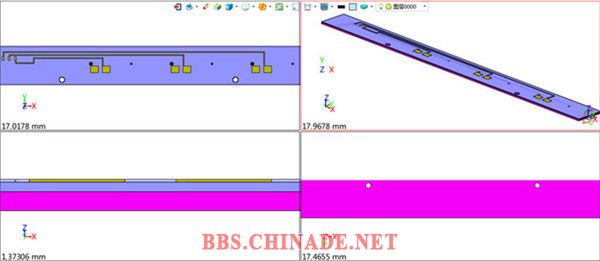

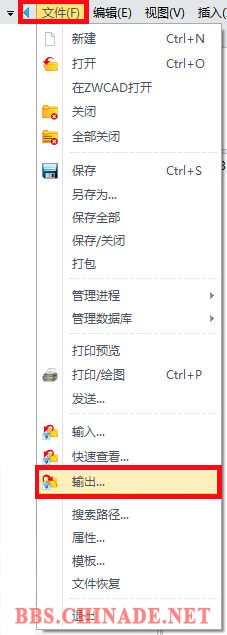

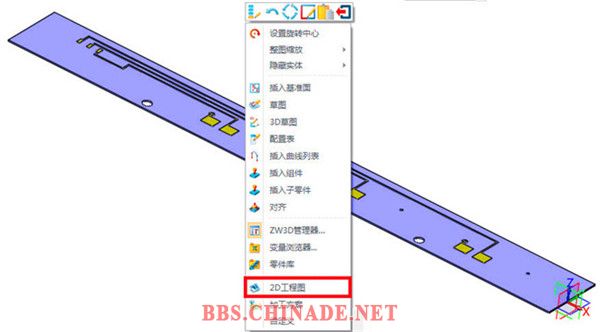

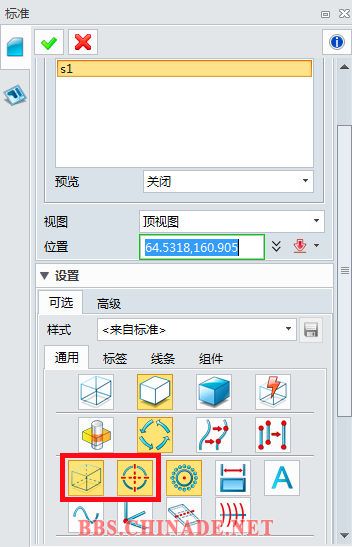

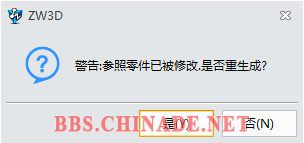

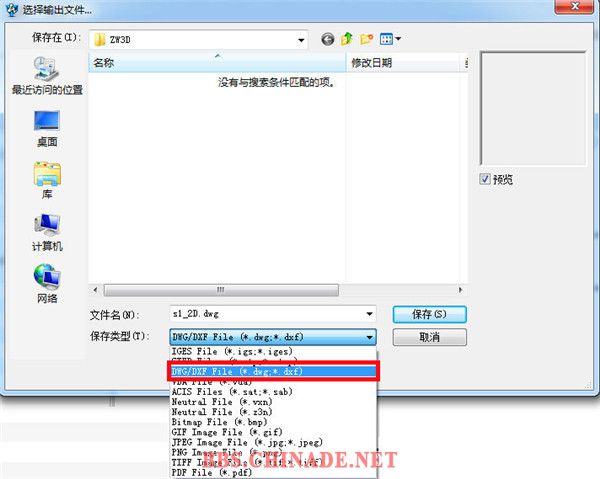

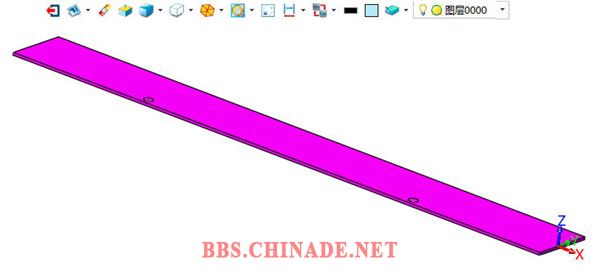

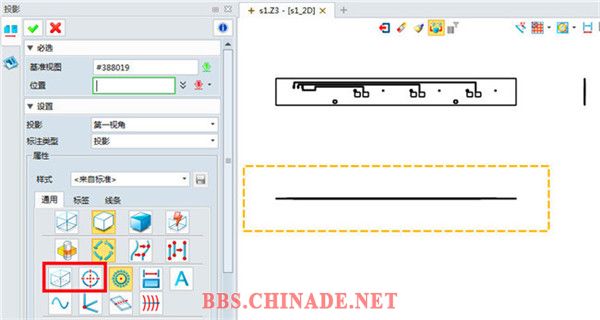

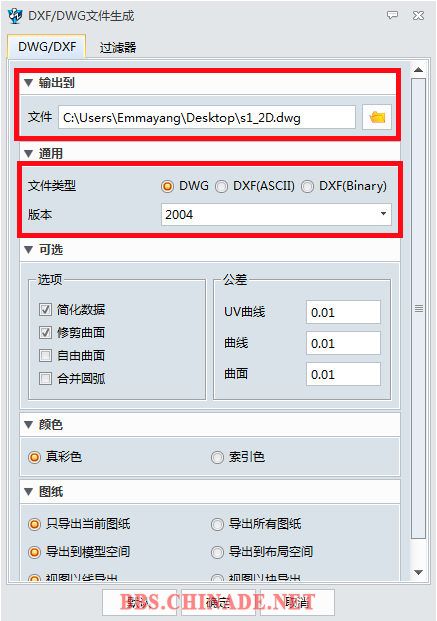

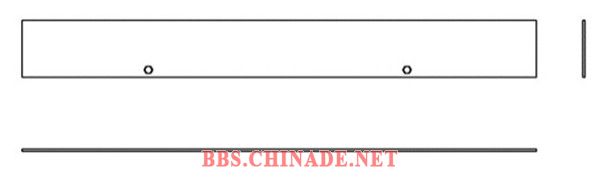

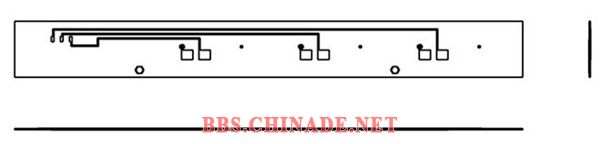

江苏某公司是专业电路板的制造厂家，设计师们日常工作中会接到客户发来的不同格式的三维模型文件，使用软件读取文件后需要进行不同部分的拆分出图，并且导出DWG格式文件。针对此种情况，中望3D提供了设计师们多种出图的方式方法。 今天先给大家介绍其中一种方法：借助“隐藏”命令进行拆分出图。我们先来看看需要拆分的三维模型情况，如图（1）所示 图（1） 模型分为线路板与孔板两部分，需要将他们拆分开来进行二维出图，最终所需二维图效果如图（2）所示（左边为线路板，右边为孔板） 图（2） 接下来，我们详细看看如何通过“隐藏”命令达到所需图的效果。 首先，点击“DA工具栏”上的“隐藏”命令，选择下面的孔板为隐藏对象，进行隐藏，此时，可借助过滤器切换为“造型”来快速选择 图（3） 图（4） 隐藏孔板后，留下的线路板情况如图（5）所示 图（5） 接着在工作区空白处点击右键，选择右键菜单中的“2D工程图” 图（6） 选择“默认”（可根据实际情况选择其他的模板），进入工程图界面 图（7） 在对话框中的“通用”页签中点击红框所示按钮，使他们弹起处于未被选择的状态，同时设置所需比例 图（8） 设置完成后，放置所需三视图如图（9）所示 图（9） 点击“投影”命令，将线路板背面的形状进行出图 图（10） 将对话框中红框所示按钮弹起处于未选择状态，如图（11）所示 图（11） 最终结果如图（12）所示 图（12） 点击“退出”按钮回到三维建模界面 图（13） 接着，点击图（14）所示隐藏命令旁的黑色小三角，选择“转换实体可见性”，以便显示孔板 图（14） 孔板模型如图（15）所示 图（15） 同样，在工作区空白处点击右键，选择右键菜单中的“2D工程图”，当提示警告时，选择“否”，进入工程图界面 图（16） 图（17） 点击工程图绘图区左下角的加号，如图（18）所示，新建图纸，以便用来生成孔板的视图 图（18） 点击“布局---标准”命令进行视图的生成 图（19） 在对话框中点击红框所示按钮使之弹起处于未选择状态，生成如图所示的孔板视图 图（20） 孔板三视图如图（21）所示 图（21） 最后，我们来看看如何导出为DWG格式文件。点击菜单“文件---输出”命令，打开对话框 图（22） 设置保存的“文件名”以及“保存类型”为DWG，点击“保存” 图（23） 设置保存路径以及输出版本等相关信息后，点击“确定”即可输出所需二维文件。 图（24） 综上所述，灵活的使用“隐藏”命令，不但可以让我们的设计高效，也能提供不同部分出图要求的工程师们有效出图。
|
