CREO工程图中临时螺纹线绘制

西山住客 · 发表于 2017-2-17 18:50:44

本帖最后由西山住客于 2017-2-17 19:07 编辑

因为某种原因，只在3D里做了螺纹底孔，需要临时在工程图中添加螺纹线，如何能快速草绘出一条螺纹圆弧线？

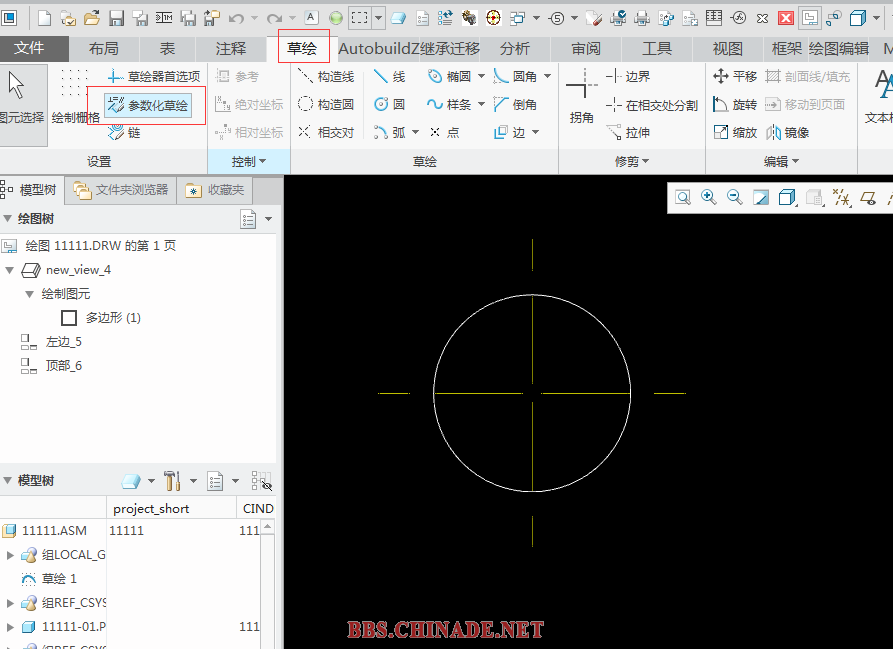

1、切换到草绘菜单，点击参数化草绘按钮，激活。这步骤很重要，可以使将来绘制的线和视图关联，不管什么绘图比例，我们只要按需要的尺寸输入就好了。否则，如果比例不是1：1，尺寸不好控制，需要做一步和视图关联，再修改尺寸，而且，如果拖动所绘制的线，会被移动。

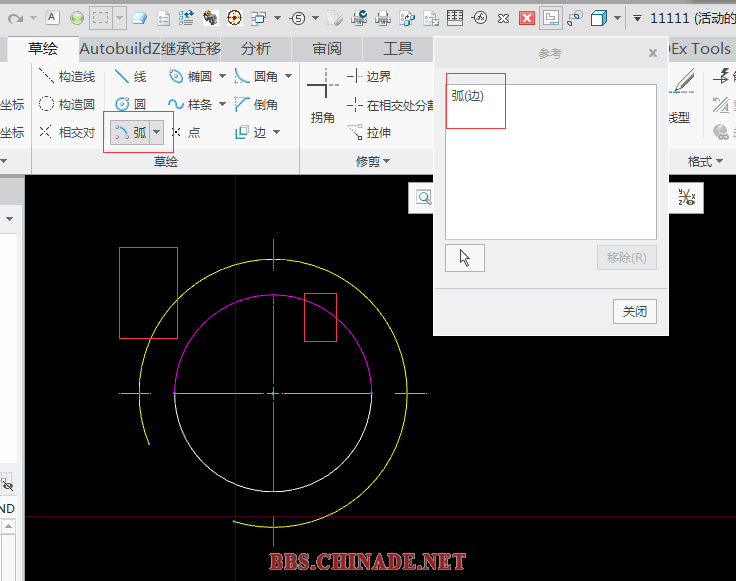

2、点击草绘圆弧，点击底孔边，做为参考，草绘一个圆弧，

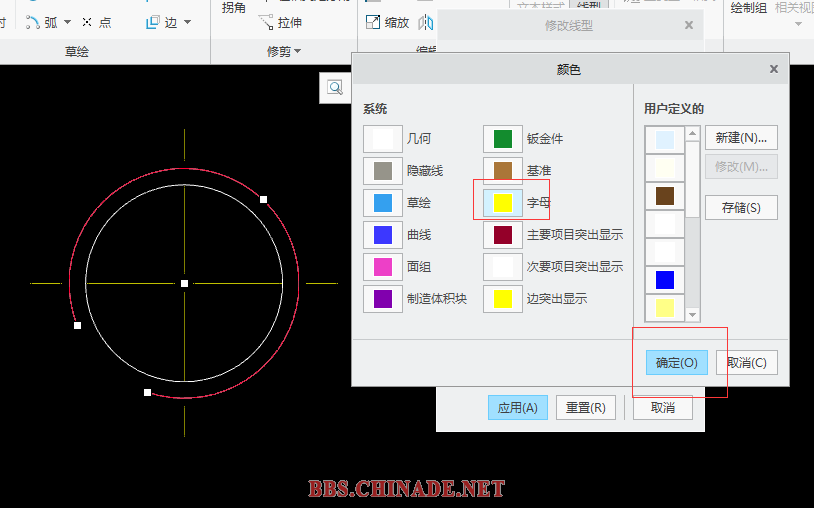

3、右键、选线型，修改螺纹线为黄色线

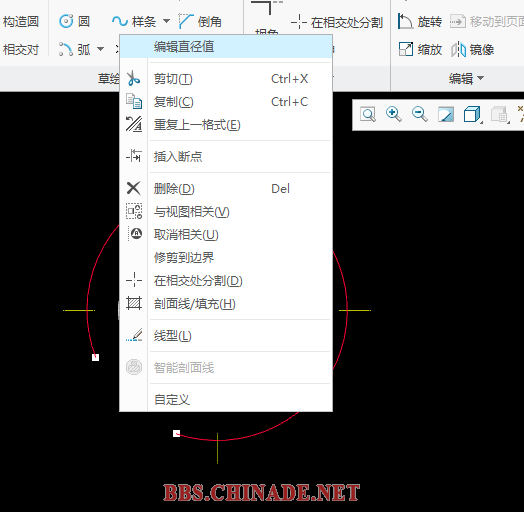

4、右键，修改绘制圆弧直径，为螺纹大径尺寸

5、标注螺纹尺寸：

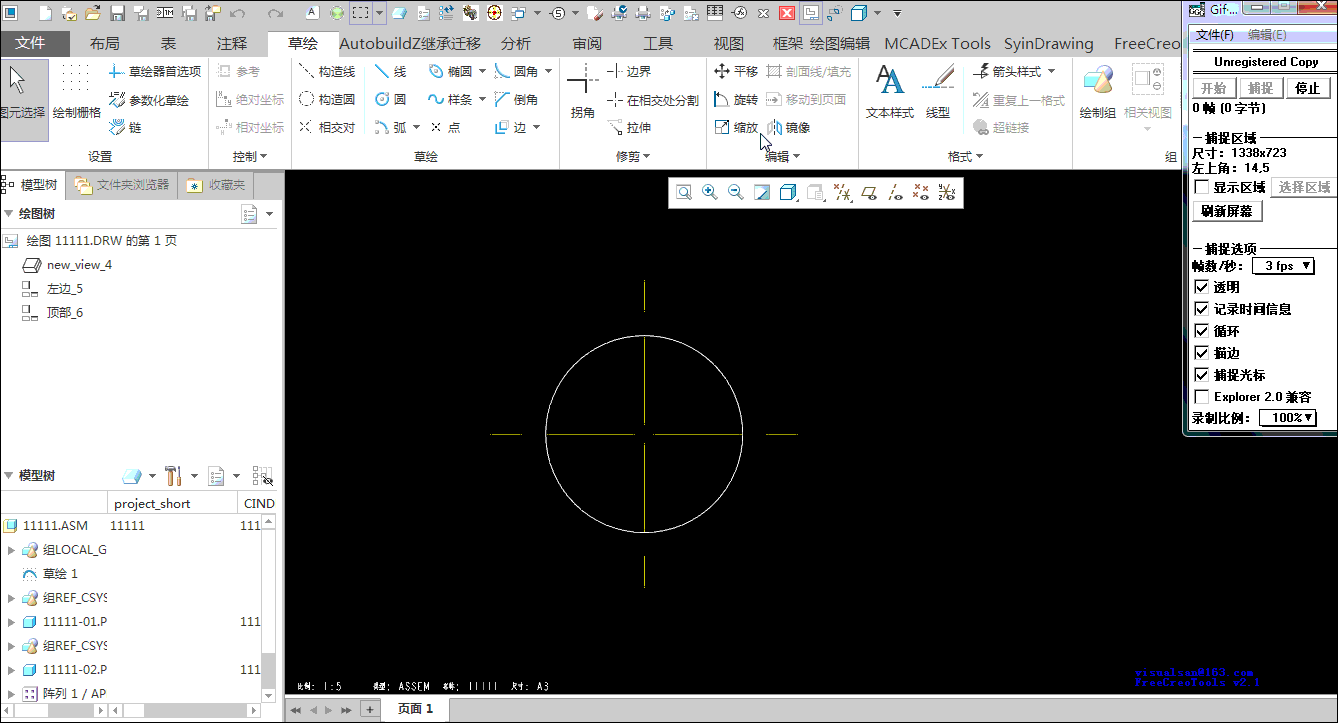

当然，1-4，我们可以录制一个快捷键，加快速度：

游客，如果您要查看本帖隐藏内容请回复

wyj · 发表于 2017-2-18 08:41:32

感谢楼主，学习了！

suxunyao · 发表于 2017-2-23 22:02:24

CREO工程图中临时螺纹线绘制

gasdgd · 发表于 2017-3-1 09:31:03

谢谢，很实用

zkq1212 · 发表于 2017-3-17 15:27:28

感谢楼主！！！
学习了！

qz22601 · 发表于 2017-3-18 10:00:47

厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害厉害

wcx123888 · 发表于 2017-9-14 07:49:56

谢谢分享，学习一下

bb2 · 发表于 2017-10-19 22:17:47

················

weiweixiao · 发表于 2019-9-24 10:19:39

感谢大师分享

chungtat · 发表于 2020-6-7 11:31:28

感谢楼主，学习了！
