【实例教程】使用中望3D设计塑胶椅（下篇）

zw3d

       在上篇的塑胶椅实例教程文章中，我们向大家介绍了使用三维CAD软件中望3D进行塑胶椅凳面的设计操作，其中，我们大量运用到了曲面功能，充分体验到中望3D曲面建模功能的灵活和高效。在下篇的教程中，我们继续为大家讲解塑胶椅凳脚的具体建模操作，相信经过学习，大家对中望3D的建模功能会有更加深入的了解和体验。
       下面，我们来看看凳脚的具体设计步骤。
       第一步：点创建
       XY工作平面偏移-230创建一个新的辅助工作平面，如图1所示。

图1 创建新辅助工作平面

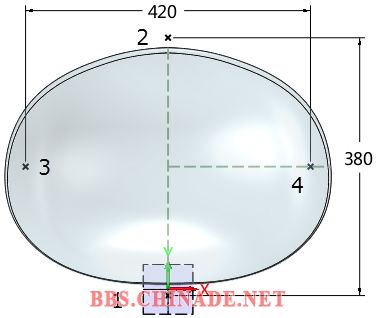

       在新工作平面上创建4个可见点，接下来以下图2中出现的数字顺序，进行凳脚的建模。

图2 创建可见点

       第二步：四凳脚创建
       1、凳脚1。
       在图2的点1位置创建半径为8mm的球体，如图3所示。

图3 球体创建

       把上面创建的工作平面进行偏移6mm，隐藏上一步工作平面，如图4所示。

图4 偏移工作平面

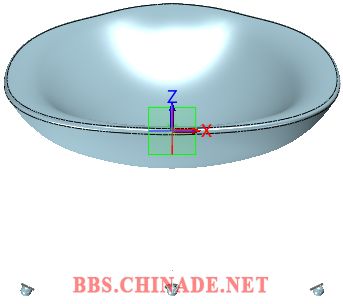

       用图4的工作平面切除球体上表面，如图5所示。

图5 切除球体表面

       旋转球体沿YZ工作平面-20°度，旋转基点为绘制球体的草图点，如图6所示。

图6 旋转球体-20°度

       在球体的切割平面上绘制半径为R10mm的圆形，如图7所示。

图7 绘制圆形

       2、凳脚2。
       在图2中的点2位置创建半径为8mm的球体，如图8所示。

图8 在点2创建球体

       用切除凳脚1球体的工作平面切除点2球体上表面，如图9所示。

图9 切除点2球体表面

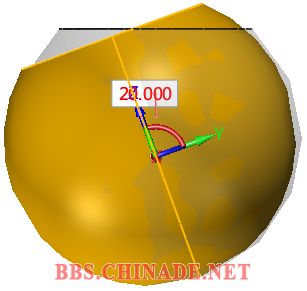

       旋转球体沿YZ工作平面20°，旋转基点为绘制球体的草图点，如图10所示。

图10 旋转球体20°

       在球体的切割平面上绘制半径为R10mm的圆形，如图11所示。

图11 切割平面上绘制圆

       3、凳脚3。
       在图2中的点3位置创建半径为8mm的球体，如图12所示。

图12 点3创建球体

       用切除凳脚1球体的工作平面切除点2球体上表面，如图13所示。

图13 切除点2球体上表面

       旋转球体沿YZ工作平面25°，旋转基点为绘制球体的草图点，如图14所示。

图14 旋转球体25°

       在球体的切割平面上绘制半径为R10mm的圆形，如图15所示。退出草图后隐藏切割球体的工作平面。

图15 圆形绘制

       4、凳脚4。
       使用镜像，把左侧的球体和草图沿YZ工作平面进行镜像到右侧，如图16所示。

图16 镜像球体

       5、凳脚建模。
       使用拉伸命令把含有R10mm圆的草图进行拉伸到凳面，和凳面进行布尔加运算，拔模角度为2°，如图17所示。

图17 拉伸圆草图

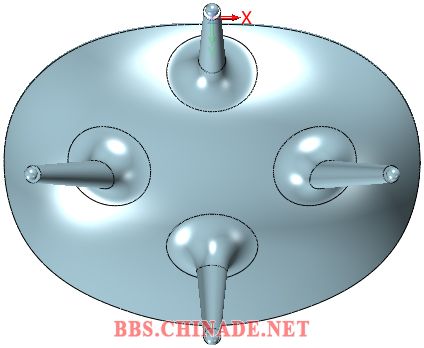

       继续使用拉伸操作对另外三个含有R10mm圆的草图进行拉伸，如图18所示。

图18 重复拉伸操作

       对底部凳脚和凳面相交处的边缘进行R40mm的倒角，如图19所示。

图19 倒角

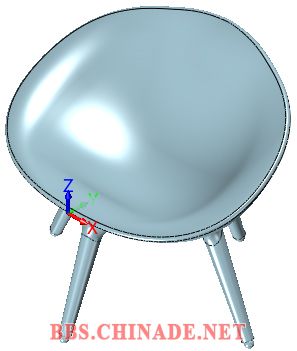

       完成后的造型如图20所示。

图20 未上色造型

       第三步：上色

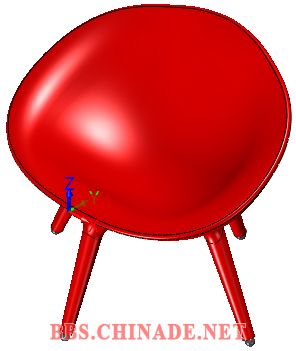

       修改颜色，完成凳子造型，如图21所示。

图21 最终完成造型

       完成上色操作后，我们就完成了整个塑胶凳的设计。通过这个实例教程的学习，相信大家对中望3D曲面、拉伸、镜面等功能都有了进一步的了解，而熟练掌握这些功能的综合运用，对设计师开展产品建模设计工作是有非常大的帮助的。中望3D，功能强大，易学易用，是设计师建模设计的高效选择。
