       草图是2D操作最常用的命令，当需要对草图的位置形状进行编辑时，常规的做法是更改草图的定行定位尺寸。但是在中望3D中，设计师可以直接对草图进行移动、复制、旋转、镜像、约束查询等操作，非常的便捷，能帮助设计师提高工作效率。在本篇文章中，笔者将结合几个实例来介绍一下中望3D草图编辑的具体操作。
【移动】

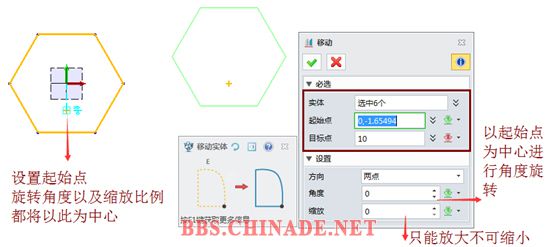

       单击工具栏“草图”→“移动”功能图标，系统将弹出“移动”对话框，如图1所示，该命令可以将草图实体从一个位置直接移动到另外一个位置。

图1 中望3D草图移动

       在方向设置下拉菜单中有两点（选择两点定义移动方向）、水平（设定水平移动）、垂直（设定垂直移动）三个选项可选。
【复制】

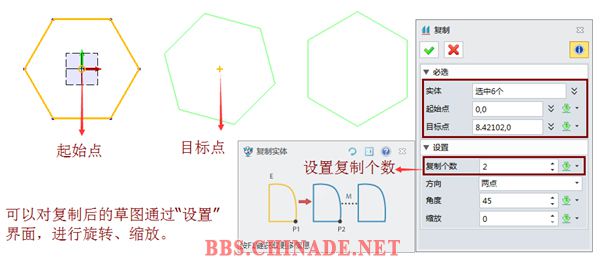

       单击工具栏“草图”→“复制”功能图标，系统将弹出“复制”对话框，如图2所示，该命令可以将草图实体按照设定目标进行单个或者多个复制，其操作方法和移动类似。

图2 中望3D草图复制

【旋转】

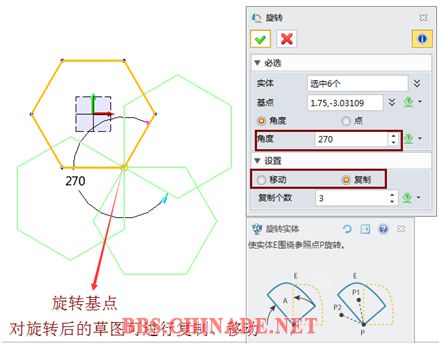

       单击工具栏“草图”→“旋转”功能图标，系统将弹出“旋转”对话框，如图3所示,该命令可以将草图实体围绕一个基准点进行旋转。

图3 中望3D草图旋转

【约束查询】

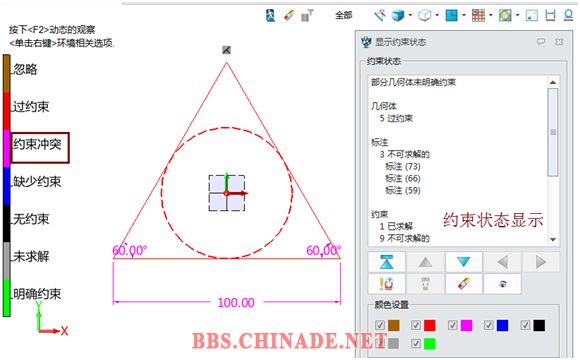

       单击工具栏“查询”→“约束状态”或者“约束”→“约束状态”功能图标，系统将弹出“显示状态约束”对话框，如图4所示，该功能将显示当前草图的约束状态，同时草图几何体也以相应的颜色显示。

图4 中望3D草图约束查询

       操作时，草图完全约束后，激活“约束状态”功能时，图形轮廓和尺寸标注均以绿颜色显示；设计师可以根据不同的显示颜色进行区分约束类型。
       中望3D的便捷高效的草图编辑功能，可以帮助设计师快速完成草图的设计工作，达到事半功倍的效果，你也快来体验下吧！
