四边面---扭曲构建方法

hzengxin · 发表于 2016-10-23 16:27:50

本帖最后由 hzengxin 于 2016-10-23 17:07 编辑

前言：

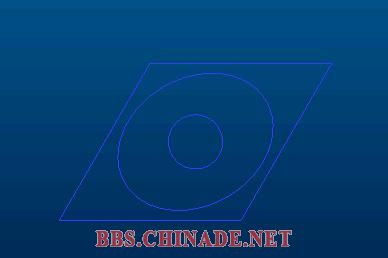

看过天仙子眼镜盒教程的都知道他是用扭曲-雕刻构建的花纹
http://www.chinade.cc/forum.php?mod=viewthread&tid=122023&fromuid=485
所以在构面时扭曲有很大的用处。

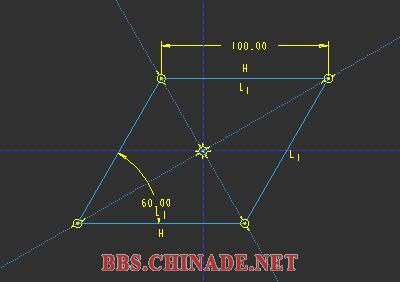

美中不足的是由于扭曲--雕刻的选取框是个长方体，所以会有限制比如像这样边长为100的菱形

直接扭曲-雕刻，四条直边会变形
就这是下面要讲的如何防止变形。

思路：

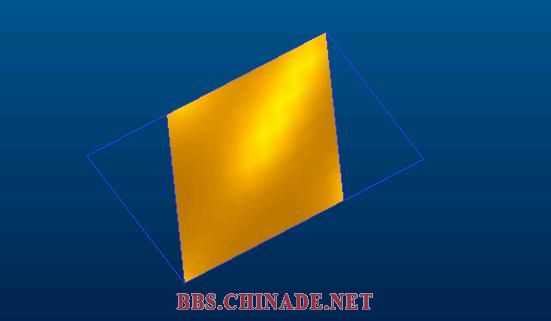

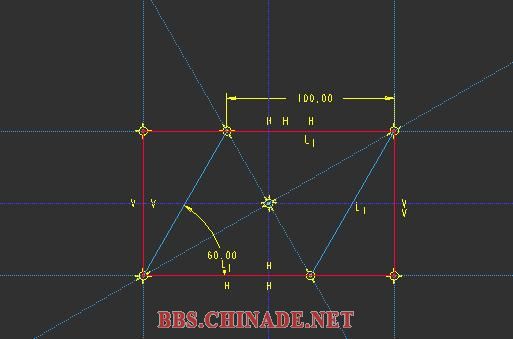

任何一个平行四边形/菱形，它都可以用一个长方形包围住。

具体步骤：

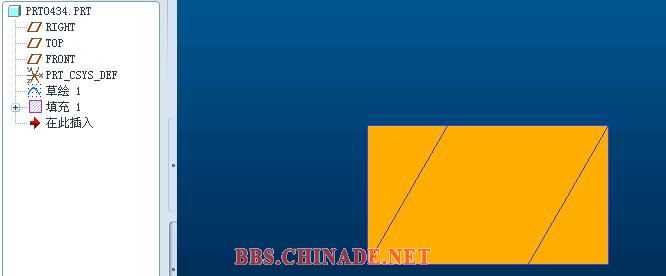

1.先填充出长方形的面

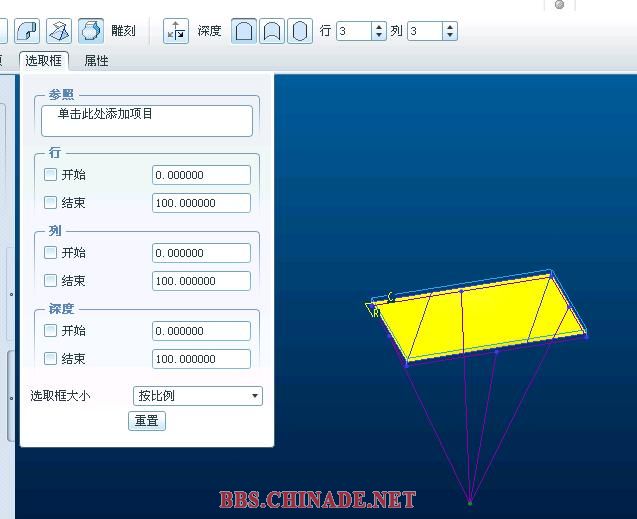

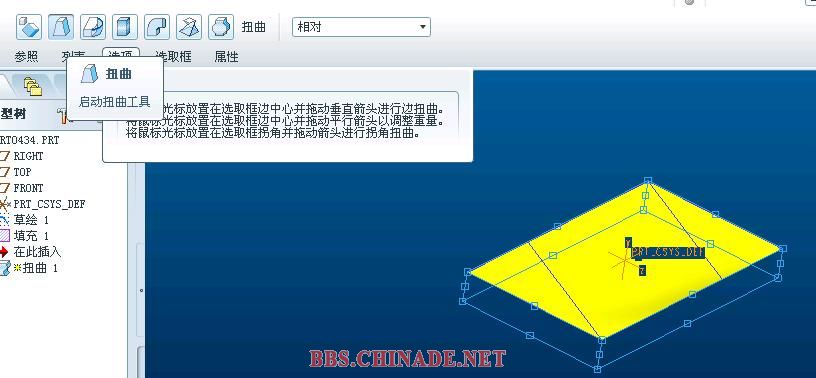

2.扭曲--雕刻
做出这样的形状

仅仅是中间那点拉下来一段距离
3.扭曲--扭曲。

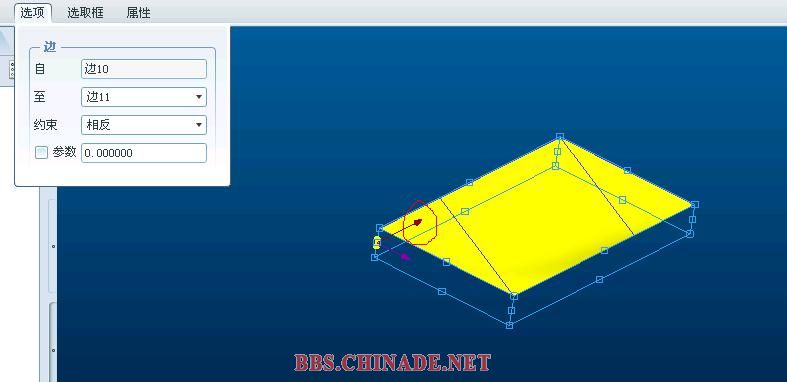

4.然后选取这边的箭头

随便输入一个距离比如50,同时把参数那个勾也打了
同样的方法你在另一位置做
5.效果:

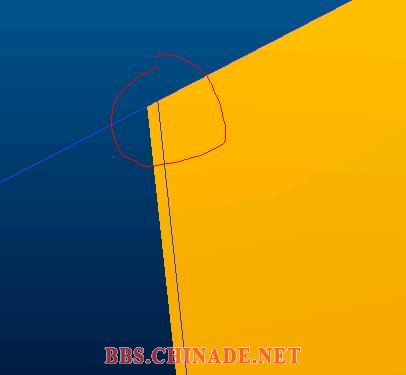

仔细观察下,发现不重合

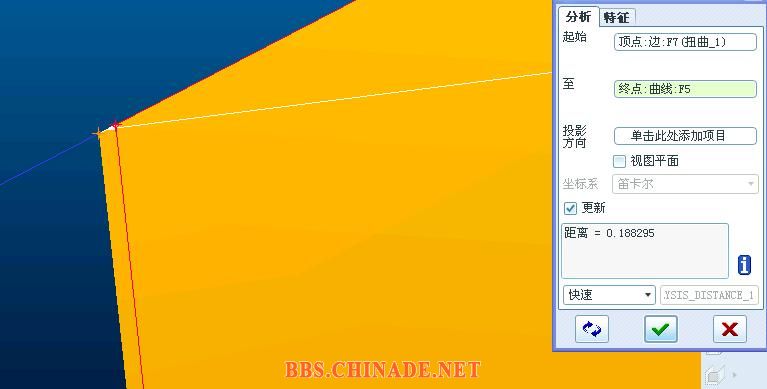

分析下两个点的距离

然后把前面打勾的那两个参数都加上去就行了

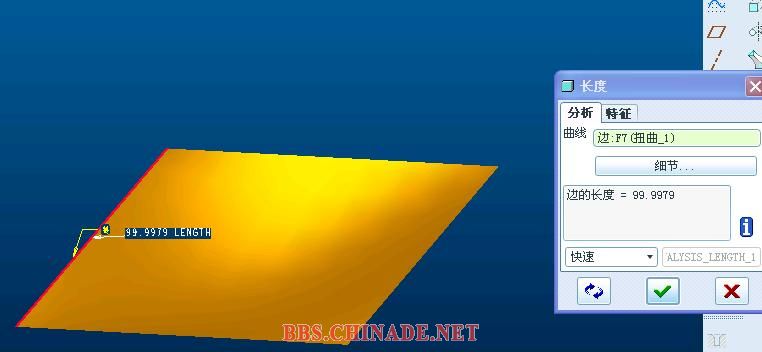

6.最终效果：

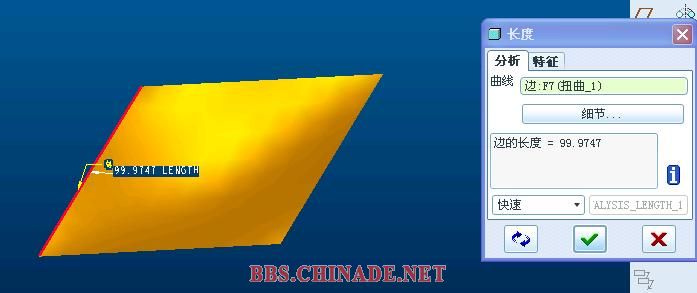

跟100有点误差
有影响？

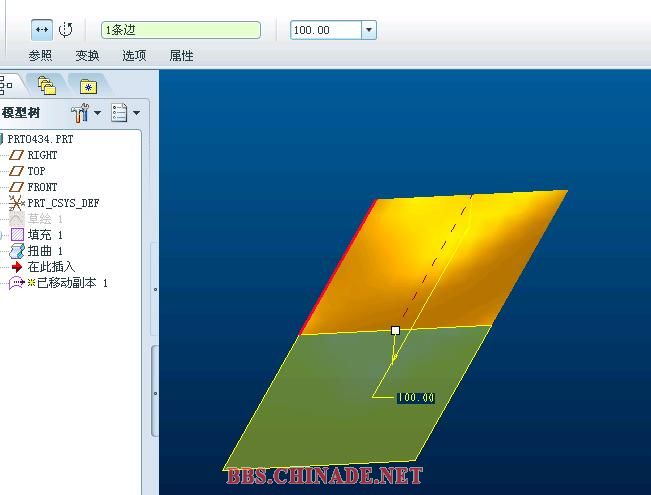

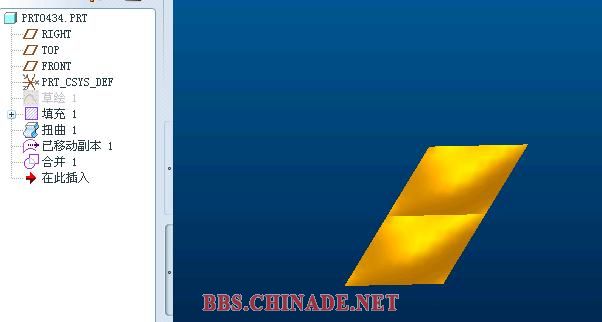

复制一个看能不能合并：

prt(proe5.0):

hhh.prt.rar (74.77 KB, 下载次数: 9)
好像是跟proe的精度系统有关系？

hzengxin · 发表于 2016-10-23 21:30:26

把精度值改低后：

再调下扭曲的值就可以达到这样。。

这个做实际产品阵列什么的就没影响了。。

hzengxin · 发表于 2016-10-23 16:30:34

本帖最后由 hzengxin 于 2016-10-23 16:46 编辑

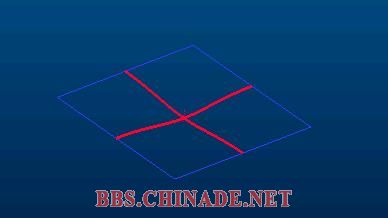

其实对这样的四边面有很多的构建方法：比如直接加两条中间线：

然后边界混合
或者加中间轨迹

可变扫描

但加厚及曲面质量方面肯定比不上扭曲做的

key573009162 · 发表于 2016-10-23 22:36:50

讲的不错，应该可以做出来，有时间试试，辛苦了

sdgdjgb · 发表于 2016-10-25 09:43:34

不错。感谢分享。

chinanast · 发表于 2016-10-26 16:05:53

不错，辛苦了，爱钻研的你！

还有更好的办法哟！请关注下面的帖子：

哉杯-by天仙子
http://www.chinade.cc/forum.php? ... 099&fromuid=485
(出处: 中华设计论坛)
