MACADEx tools到现在已经发布到6.3，以后还会继续更新，下面介绍一下这个插件的所包含的功能：

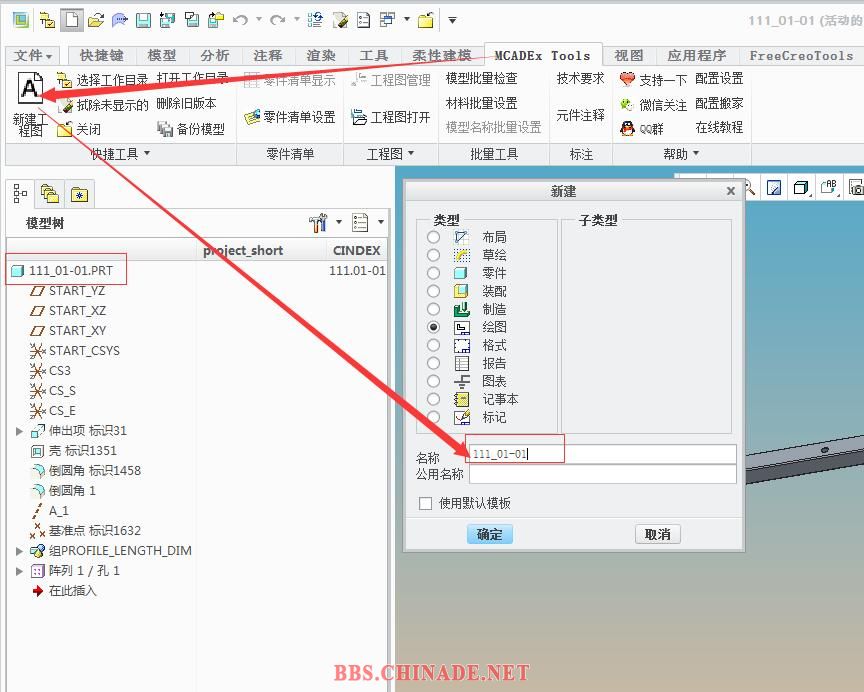

1、新建工程图时，会自动填写当前元件的名称为工程图的文件名，保证同名出图：

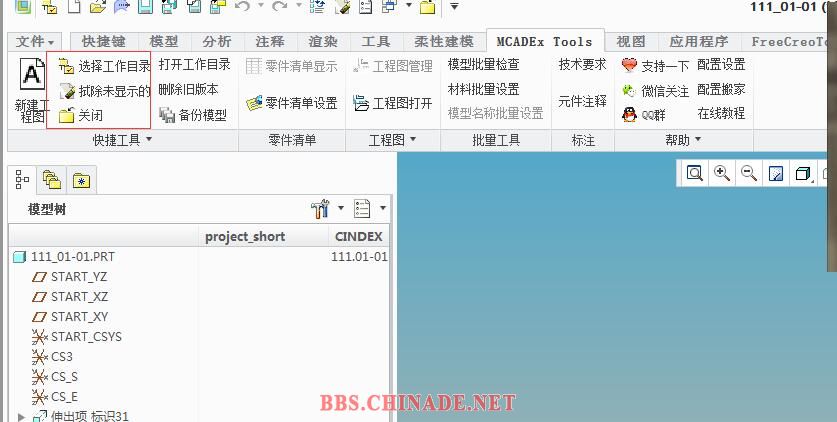

2、选择工作目录、试除不显示、关闭工功能，这3个功能，creo本身有，就不介绍了：

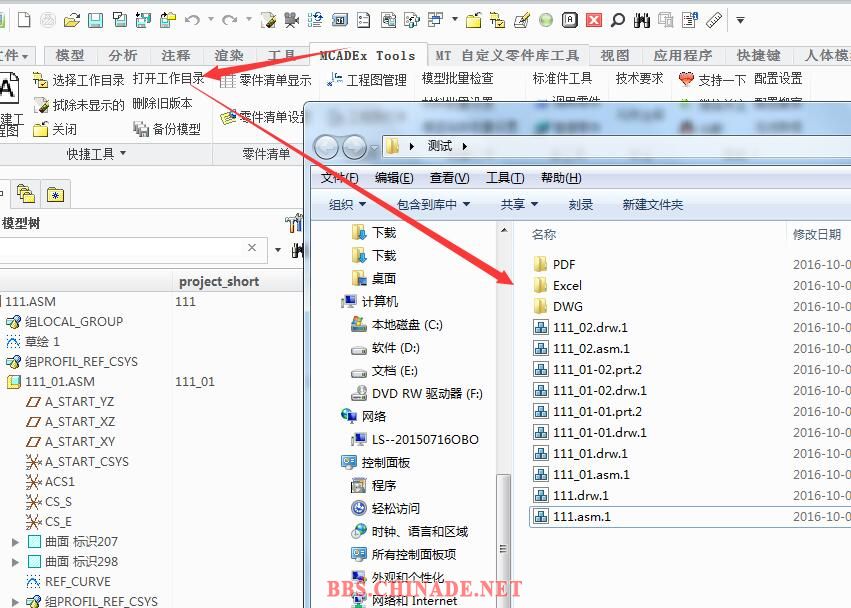

3、打开工作目录，可以方便查看、编辑当前目录里的文件：

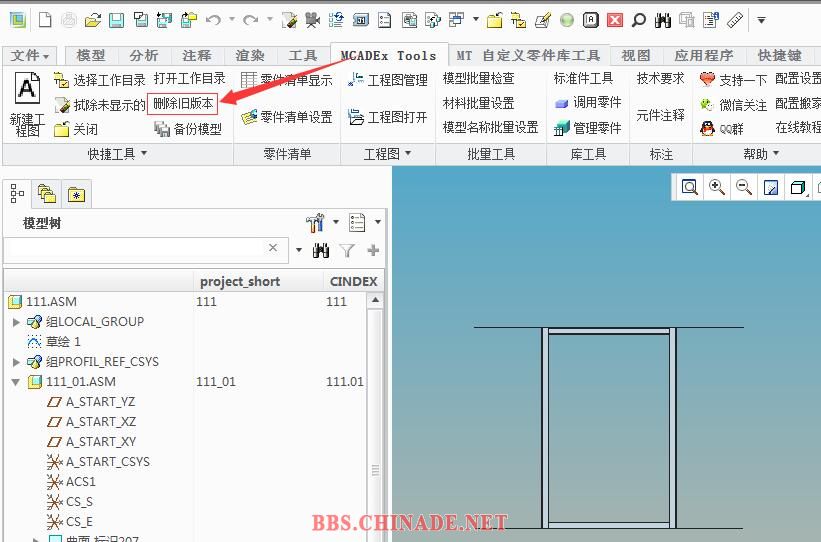

4、删除旧版本

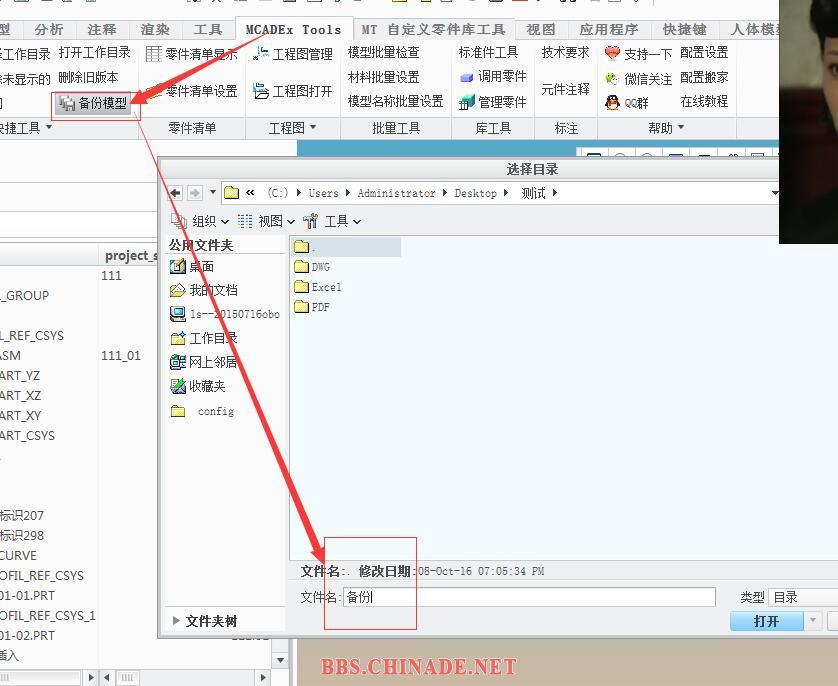

5、强大的备份功能，可以将3D和同名工程图，批量备份到指定的文件夹里：

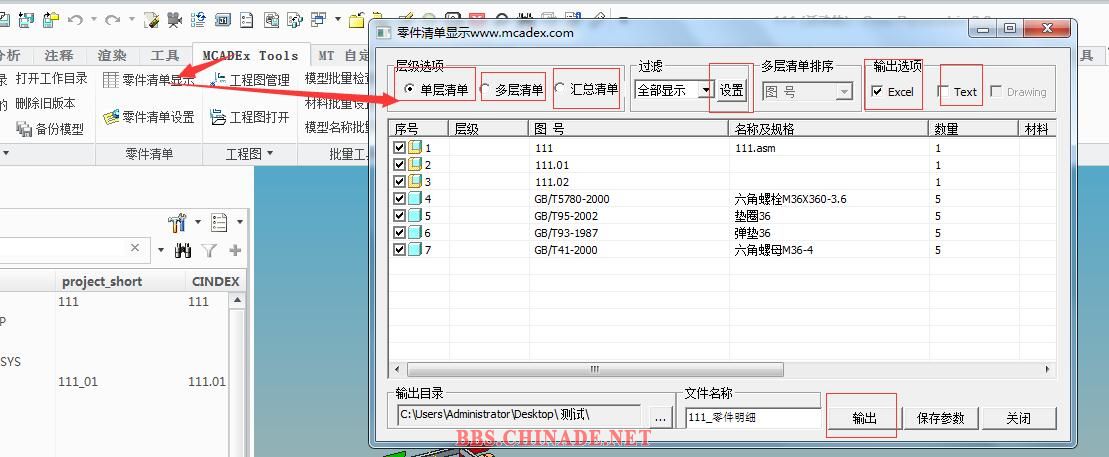

6、强大的bom功能，可以按3种方式显示，可以按图号自动排序，可以按要求设置想输出的元件，插件已经有几种分类显示。将显示的结果输出excle文件

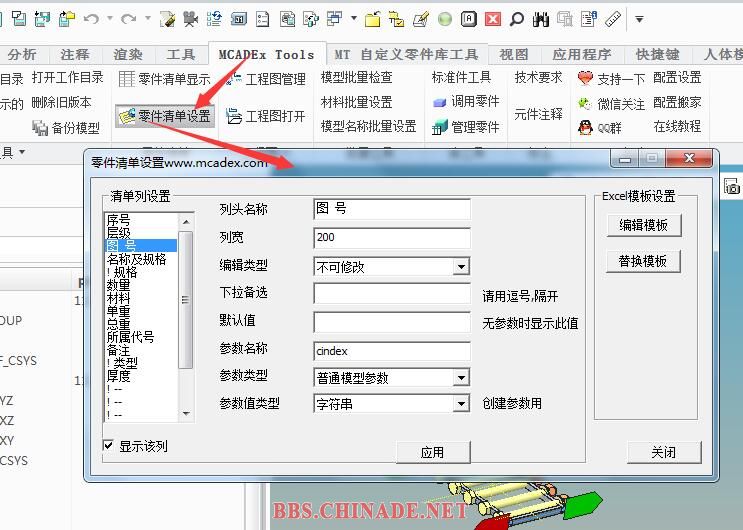

7、零件清单设置，可以根据自己定义的参数，设置需要显示的参数列

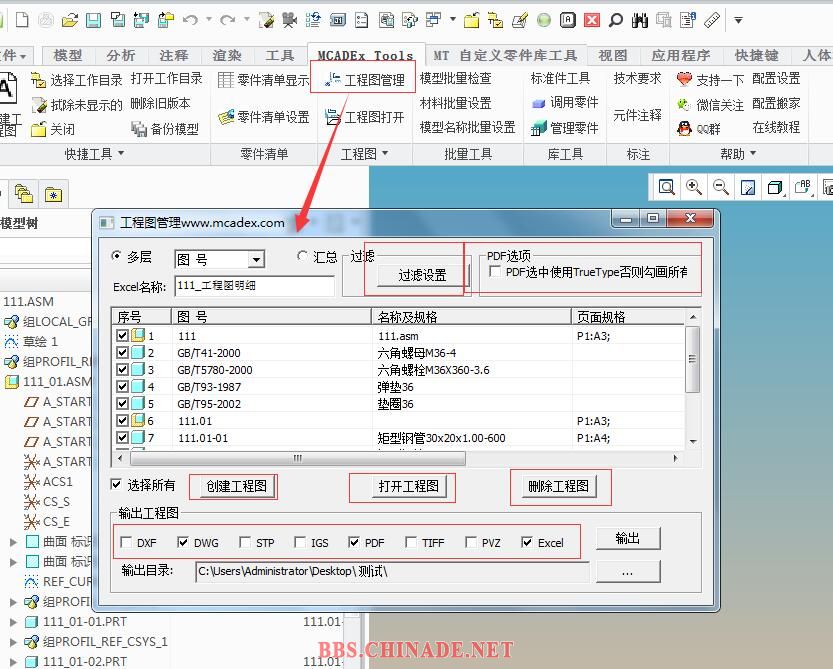

8、工程图管理，有多种显示方式可选，可以导出各种格式文件，可以批量创建工程图，功能强大

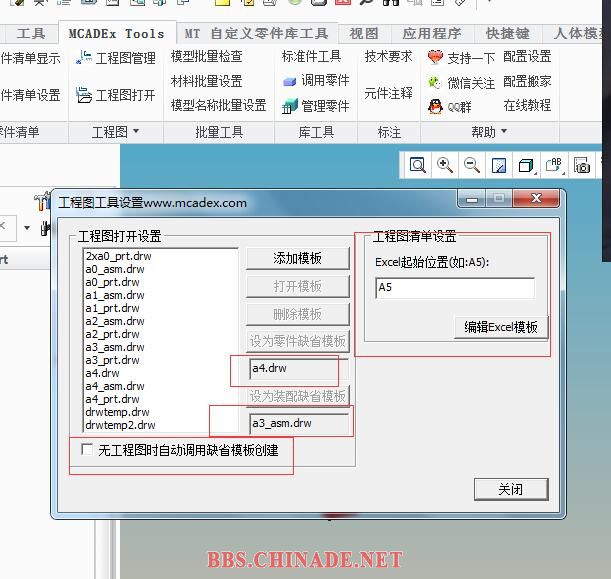

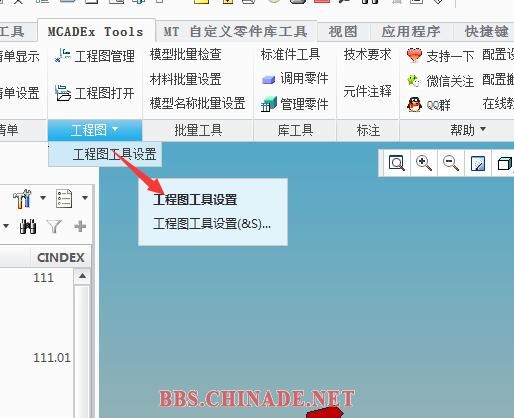

9、工程图配置，可以配置零件和组件默认的drw文件，在批量创建工程图时自动配置图框和视图，可以勾选指定在打开元件工程图时如果没有，会自动创建一个同名工程图，还可以编辑图纸登记文件模板，

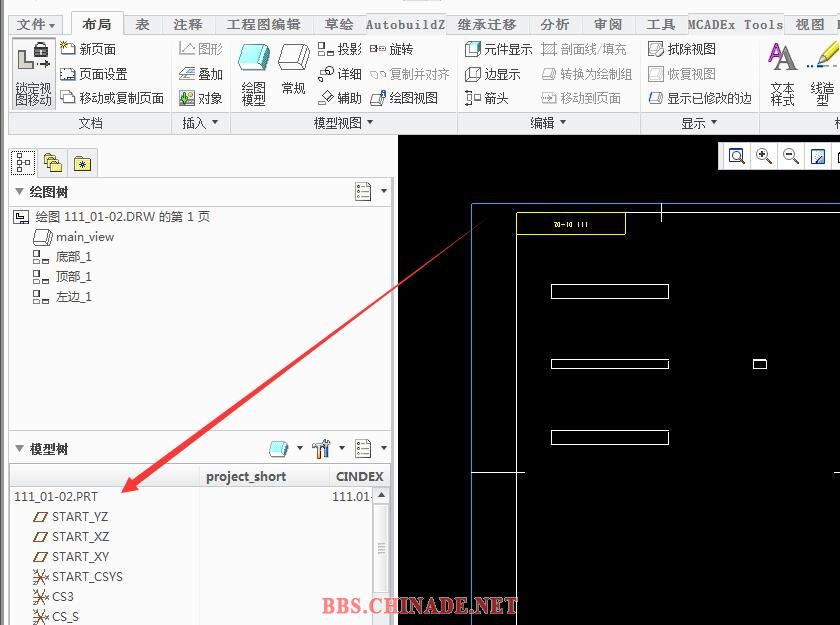

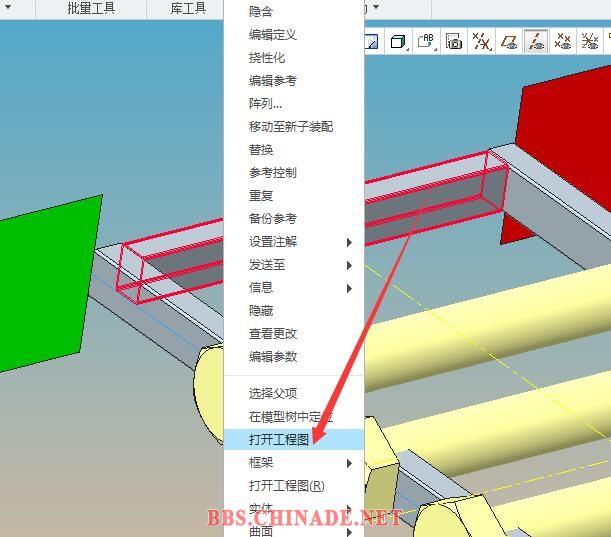

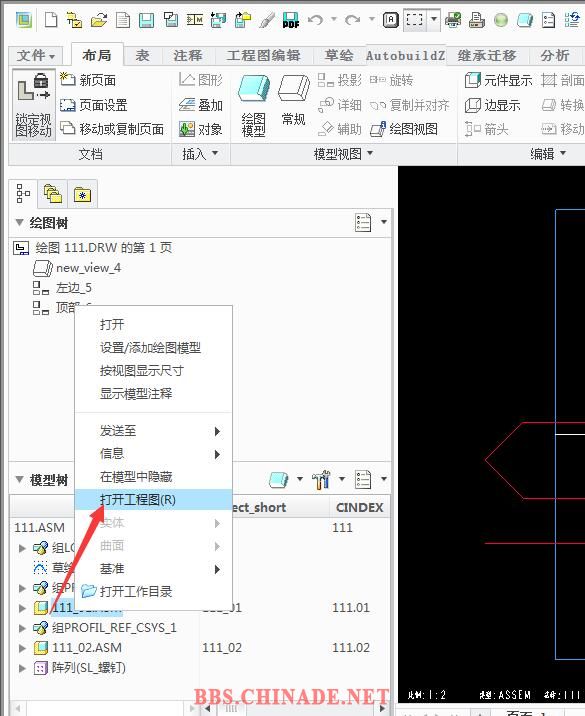

10、在3D里和组件2d里，右键，可以打开指定元件的工程图，这个功能非常好

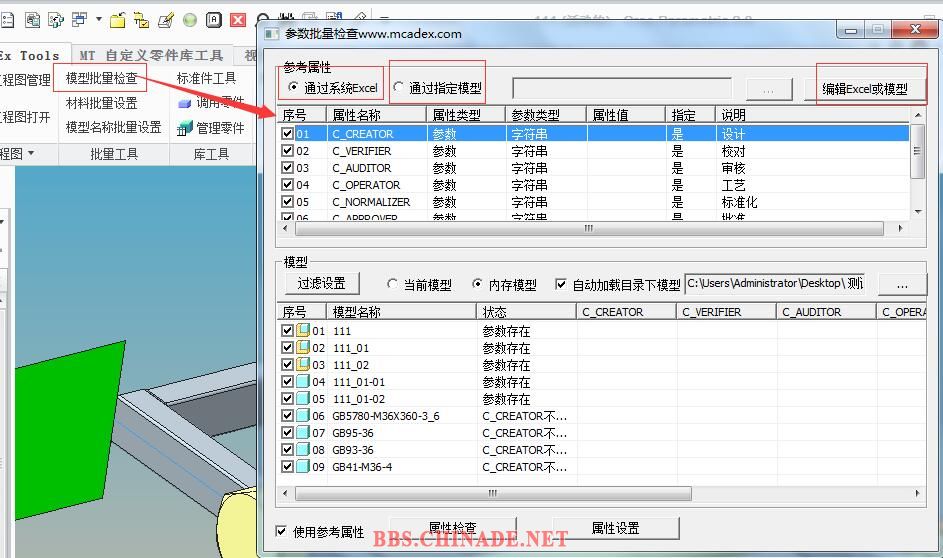

11、模型批量检查：可以通过excle编辑指定的参数和值或从已有的模型中获得指定的参数，批量检查当前目录、当前模型、当前内存里的元件是否含有指定的参数和值，自动加载参数和值。当然可以按设置过滤条件，指定显示的元件，将不需要的加载的元件过滤掉

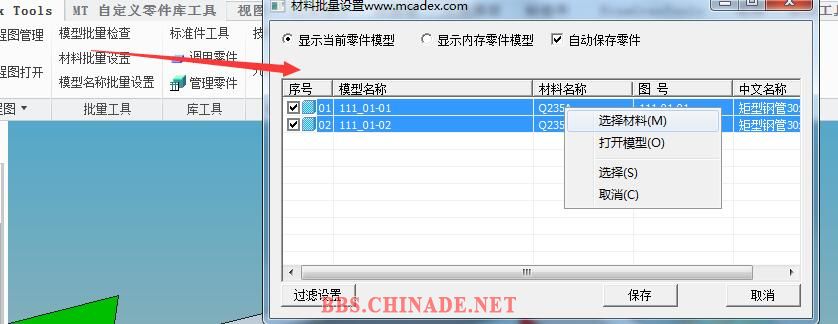

12、批量材料添加：选择需要修改材料的零件，最好是相同材料的零件，一次选择，右键打开材料库，指定需要的材料：

游客，如果您要查看本帖隐藏内容请回复

14、还有标准件库、典型零件库、技术要求库等，这里就不说了
