能不能把测量特添加到关系式中

atgs · 发表于 2016-9-22 11:01:53

本帖最后由 chinanast 于 2016-10-9 17:33 编辑

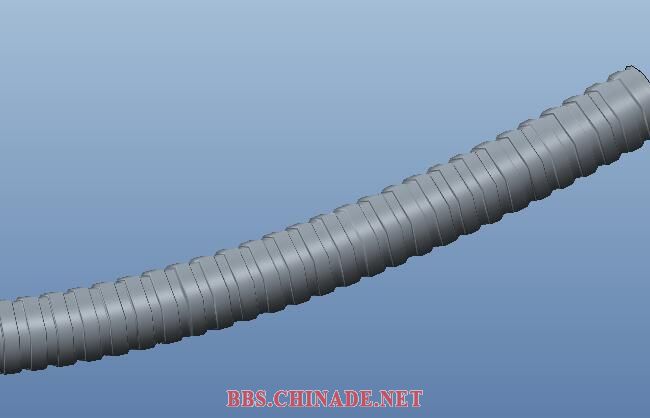

在研究段老师的波纹管模型，我想要第二种效果的， QQ截图20160922104134.jpg

看了下关系式：sd4=evalgraph("11",mod(200*trajpar,5))，5是单个波段的长也就是周期，200可以是曲线长度

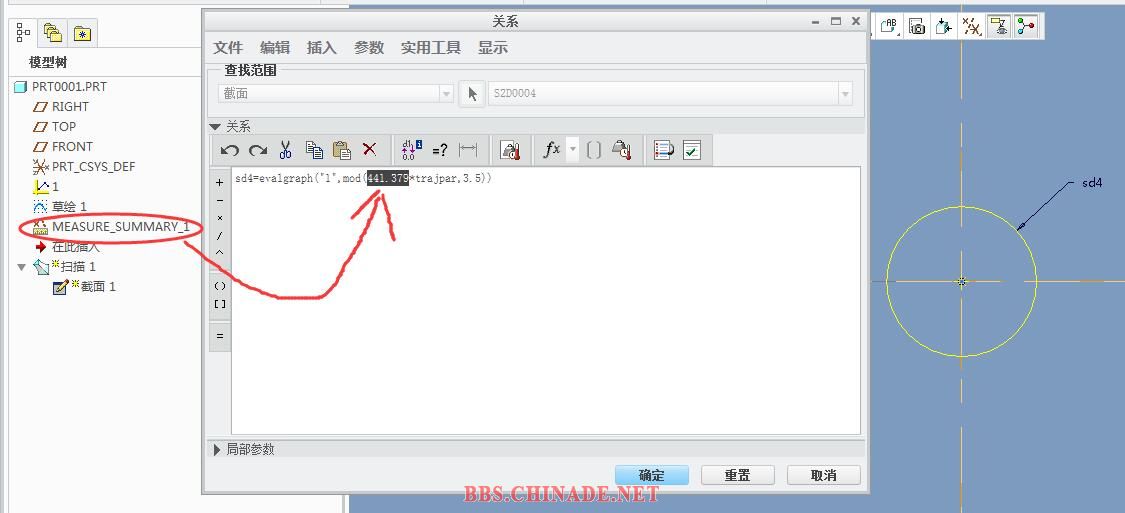

一般曲线长度是根据机器画的，长度也随机器变化，那么我能不能建立一个测量特征，把测量特征加入到关系式中：


这个理论上应该没问题的吧，但是没见过怎么应用，不知怎么添加

atgs · 发表于 2016-9-22 11:04:39

还有同样的图形为什么有时候扫描特会征出不来

老段 · 发表于 2016-9-22 12:56:39

生成测量特征后，添加关系如下：A=LENGTH:FID_MEASURE_LENGTH_1
MEASURE_LENGTH_1为分析特征的名称（保存时可以自己取个简单的名字)，A为代码，可以自己随便取，在关系式代这个代码即可
生成不成果的原因有多种的，和曲线的弯曲度有很大关系
你的分析特征不知道对不对，长度应该是LENGTH啊

atgs · 发表于 2016-9-22 13:16:50

老段发表于 2016-9-22 12:56
生成测量特征后，添加关系如下：A=LENGTH:FID_MEASURE_LENGTH_1
MEASURE_LENGTH_1为分析特征的名称（保存 ...

谢段老师指点，曲线长度关系是要测量特征生成后添加是吧，直接添加提示无效符号，生成成功后更改了曲线长度发现不能生成了，然后回到扫描关系式里把A改回数字又能出来

atgs · 发表于 2016-9-22 13:30:54

老段发表于 2016-9-22 12:56
生成测量特征后，添加关系如下：A=LENGTH:FID_MEASURE_LENGTH_1
MEASURE_LENGTH_1为分析特征的名称（保存 ...

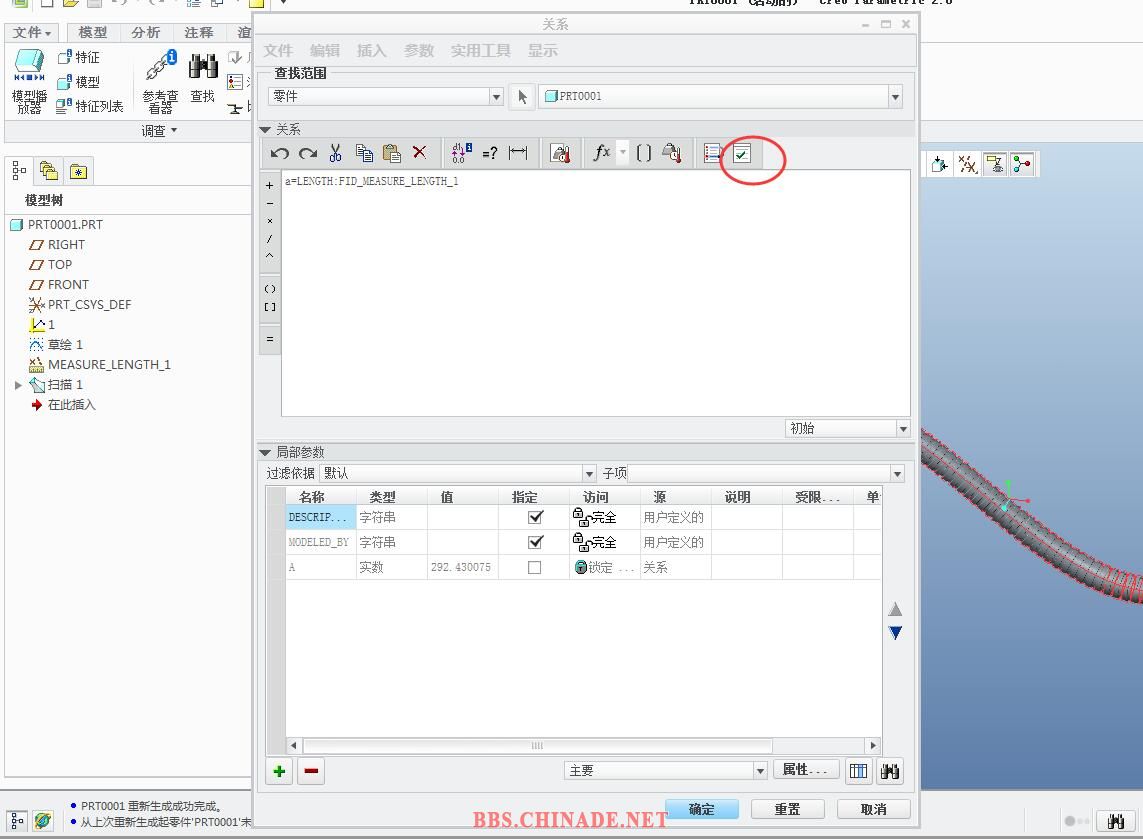

也就是关系式只能在外部添加才没错误提示，而且更改曲线长度后需要重新校验关系式才能重新生成特征

atgs · 发表于 2016-9-22 14:53:20

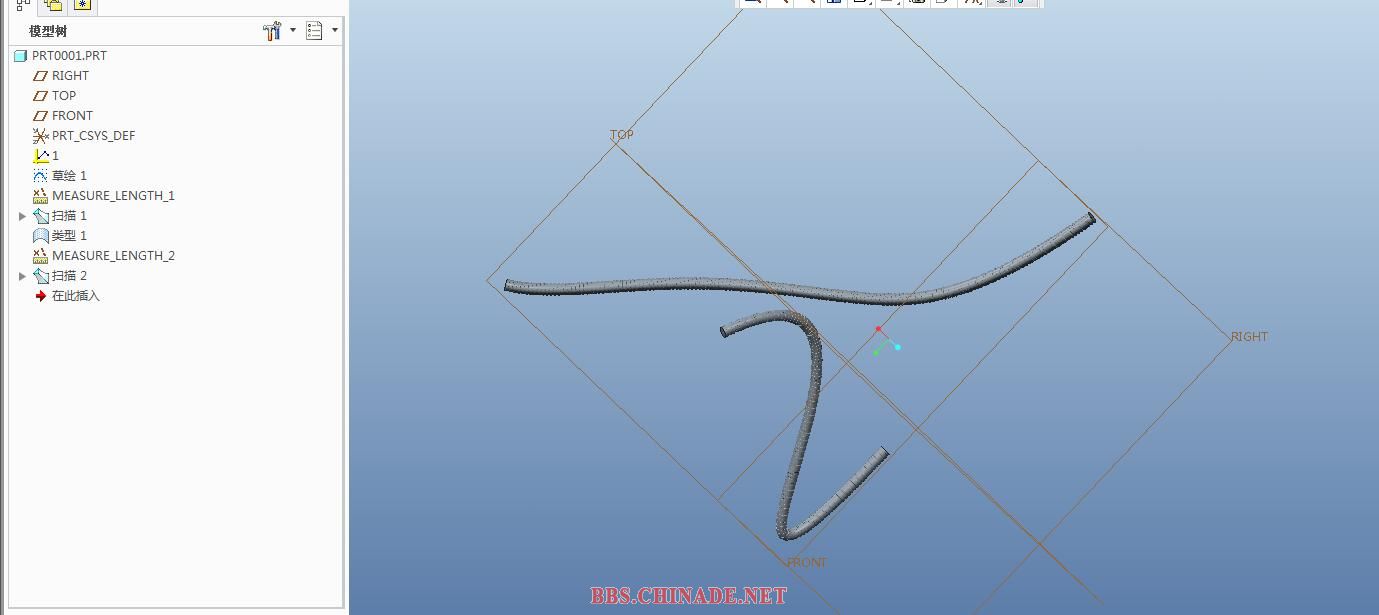

1是平面曲线，短，只要不是弯曲的太离谱都能生成

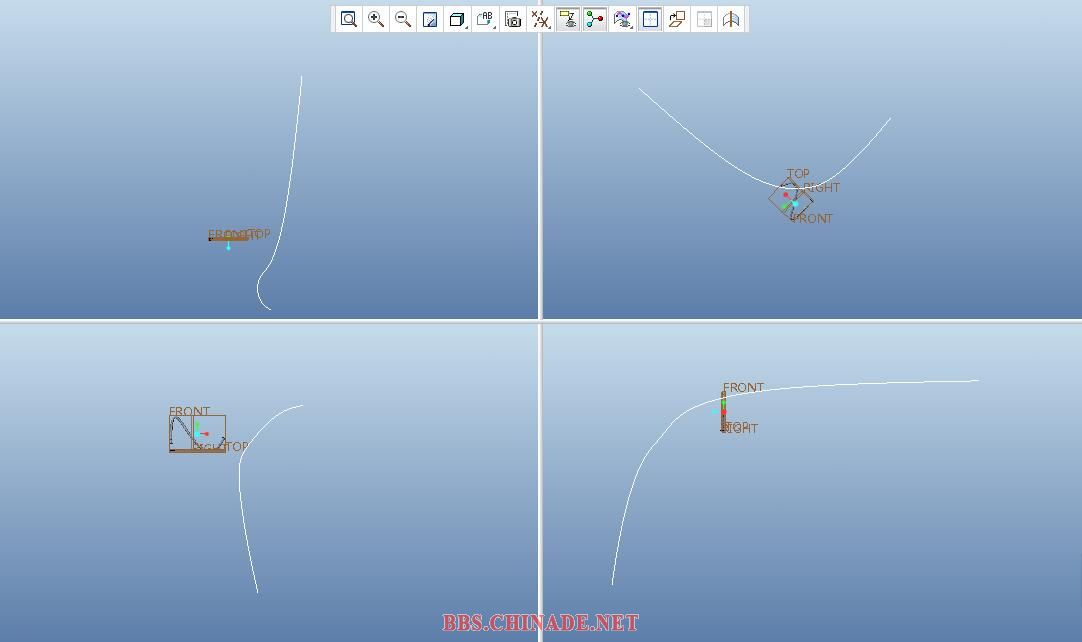

2是空间曲线，空间曲线短的时候也没问题，曲率也不离谱吧：

但特征就是出不来，修改长度到一定尺寸又能成生成功：

不知道是不是creo系统原因，平面曲线怎么拉长都能生成空间的就不行

BladeMen · 发表于 2016-9-22 18:20:56

学习了谢谢分享

chinanast · 发表于 2016-10-9 17:21:15

本帖最后由 chinanast 于 2016-10-9 17:23 编辑

我用以下3张图片，应该能回答你心中的疑惑：

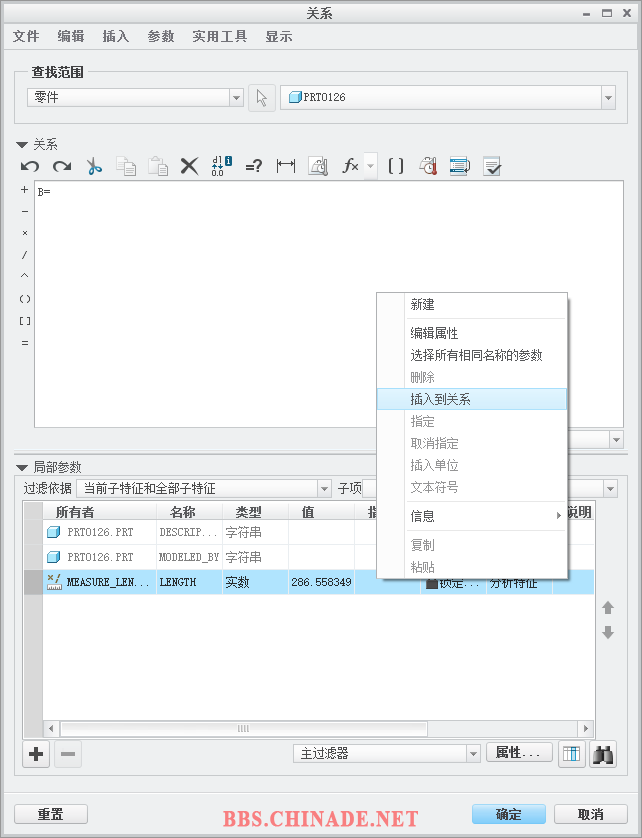

1、步骤一：把测量出来的参数赋予一个字母，如：B=

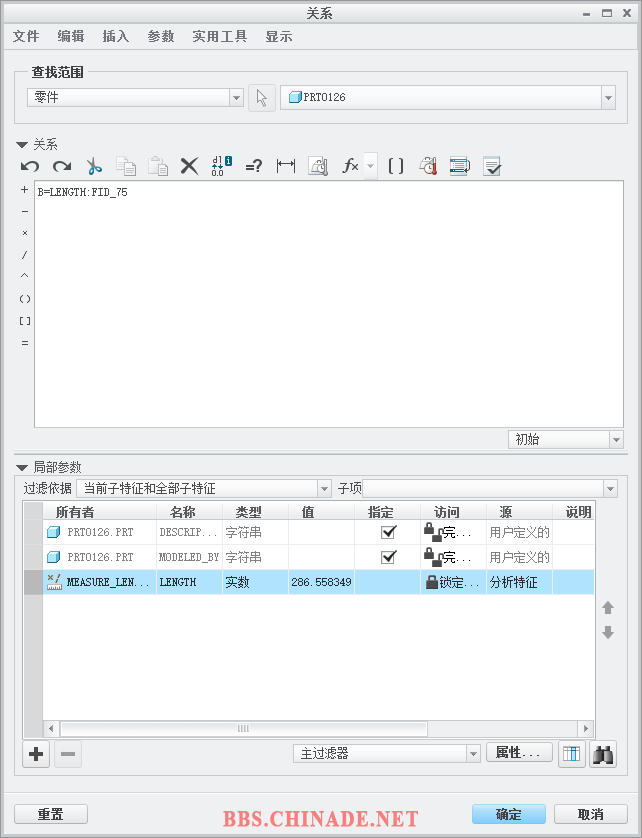

按以上点击“插入到关系”后，会出现下图：

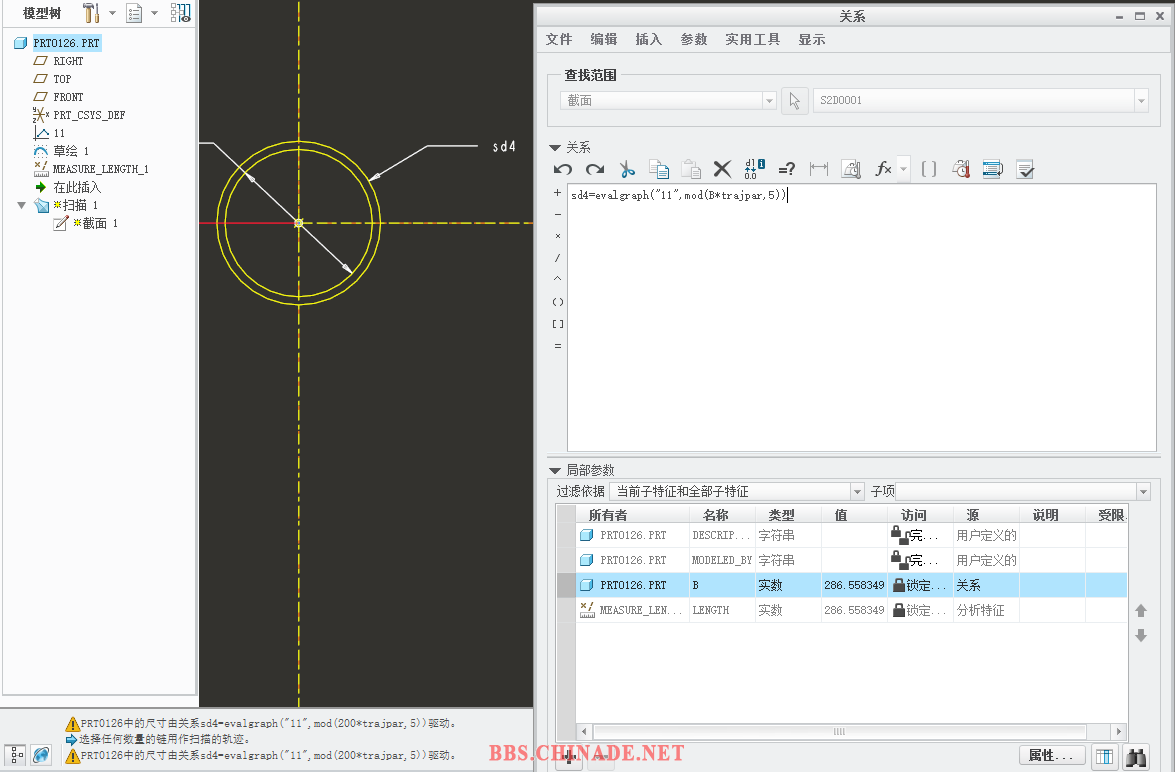

2、步骤二：在VSS草绘中，添加关系式sd4=evalgraph("11",mod(B*trajpar,5))，如下图所示，即可实现你需要的方式。

你的满意，是我用心回你的贴价值！
