[原创教程] mcadex-tools批量参数检查教程

[复制链接]
发表于 2016-9-17 21:22:01 | 显示全部楼层 |阅读模式
本帖最后由 西山住客 于 2016-9-17 22:03 编辑

一、mcadex-tools提供一个批量参数检查功能,作用:
1、给当前模型(零件或组件及组件里的元件),批量创建指定参数,并写参数值;
2、给指定目录里的所有模型,批量写参,并指定参数值;3、可以通过过滤选项或过滤设置,指定那些元件需要写参的元件,和不需要写参的元件过滤掉

游客,如果您要查看本帖隐藏内容请回复

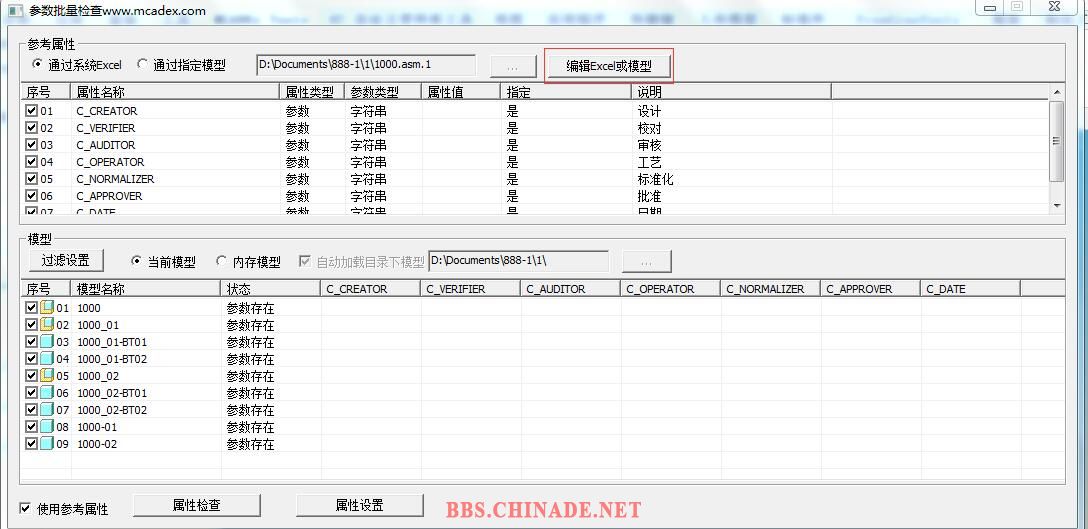

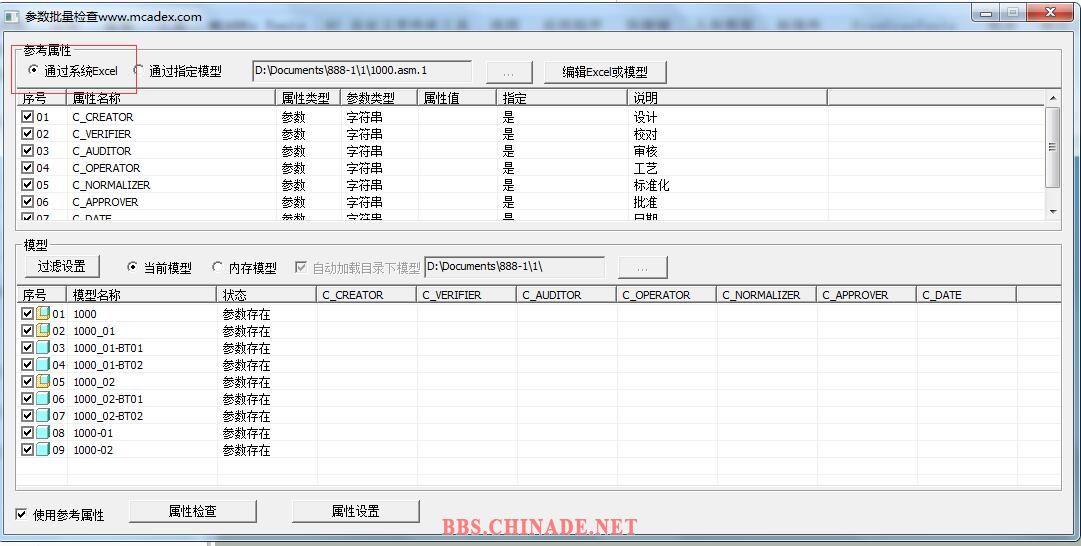

2.jpg 3.jpg 4.jpg
(2)从3D模型里获取参数

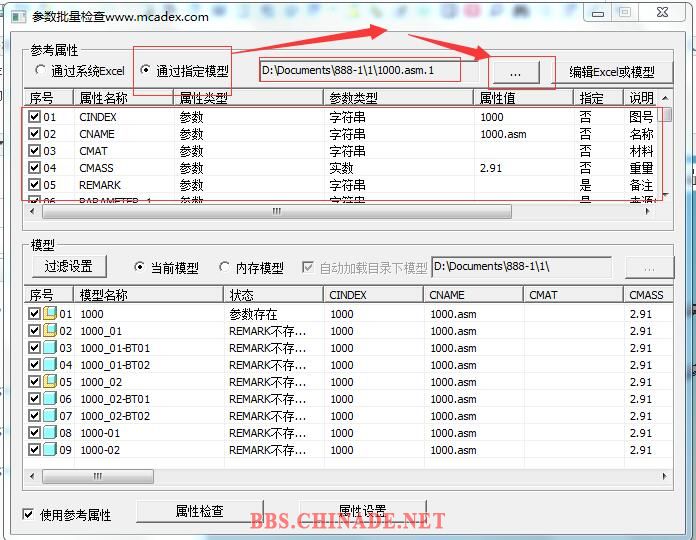

点选【通过指定模型】,点击指定模型开关,打开一个模型,获取参数
出现参数后,可以在窗口里指定勾选或不选参数,然后指定参数值
2、选择了参数,并填写好参数值:

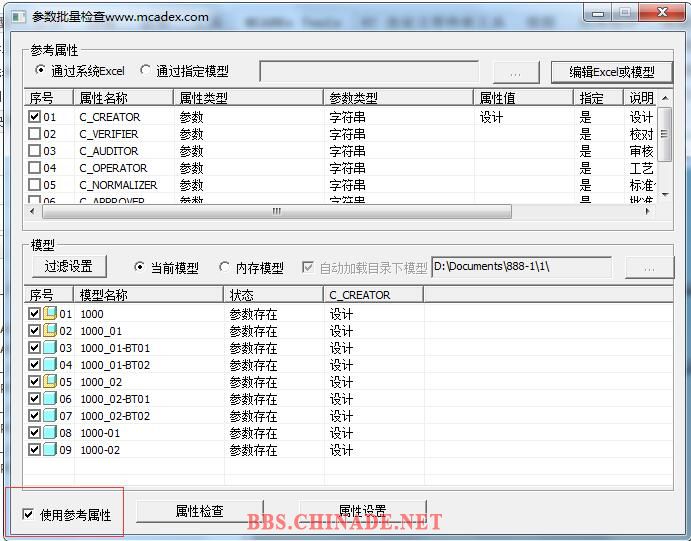

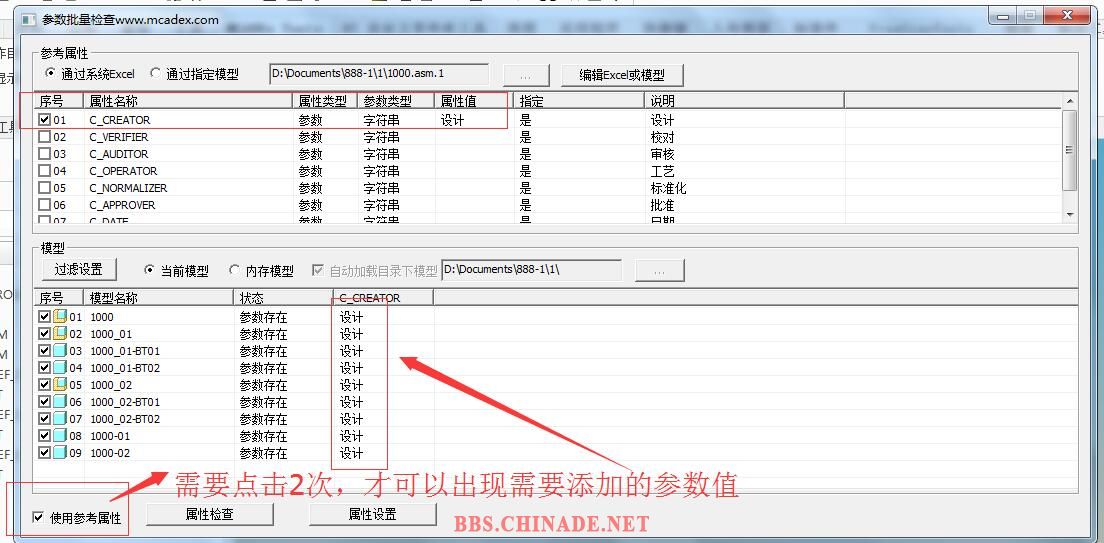

(1)点击左下角的【使用参考属性】两次,这时,值才会出现在下面的显示栏,才好继续下面的操作:

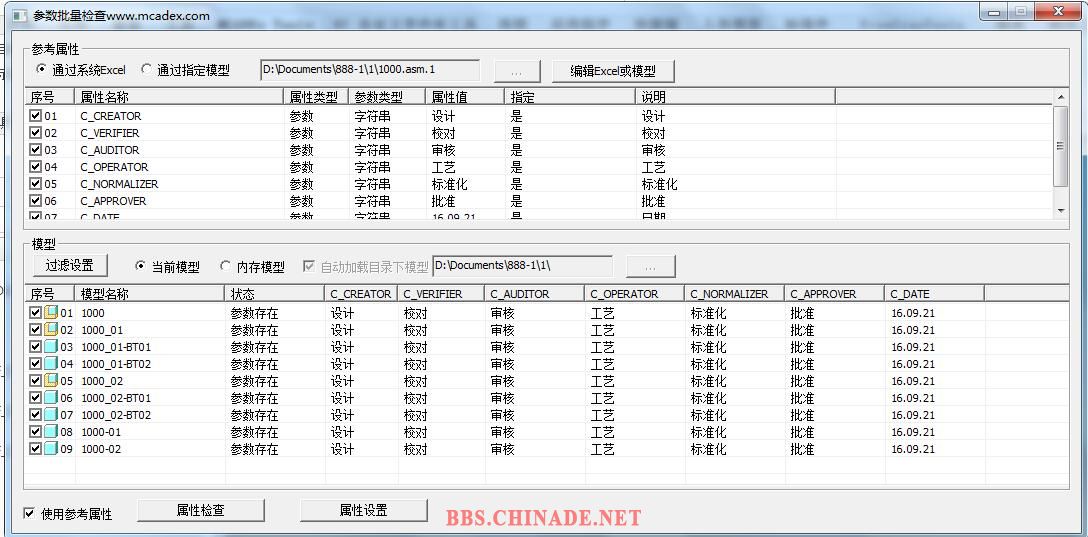

3、点击【属性检查】,和【属性设置】按钮,将新创建的参数和参数值写入指定的模型里

4、关于写参数的模型:

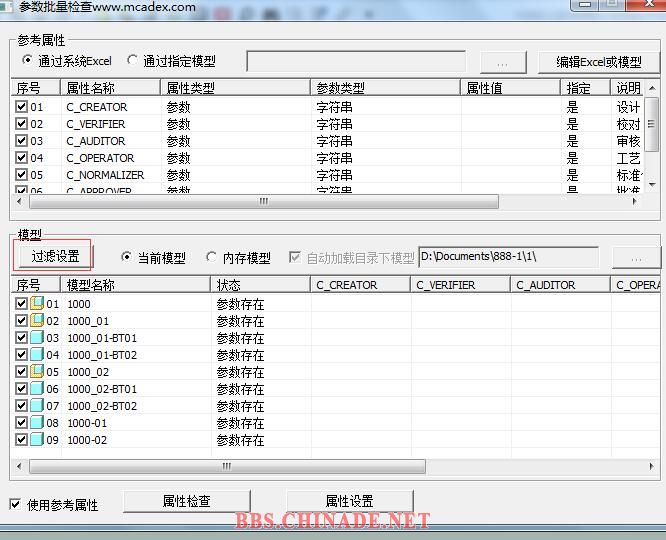

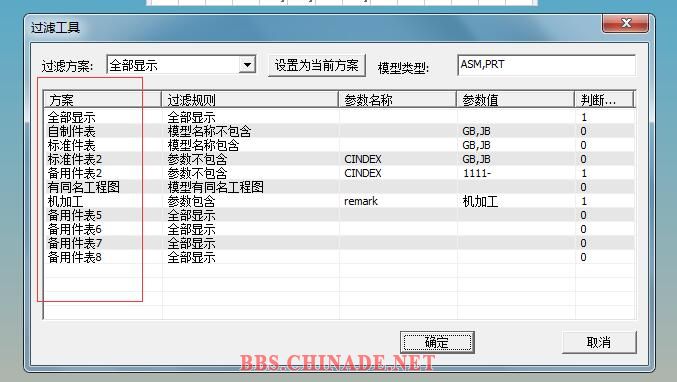

(1)可以通过过滤设置,将不需要写参的模型,例如族表元件过滤掉,或只显示需要写参的模型
8.jpg 9.jpg
(2)选择【当前模型】,可以只对当前打开的零件或组件及组件下的所有元件进行指定参数和写参数值

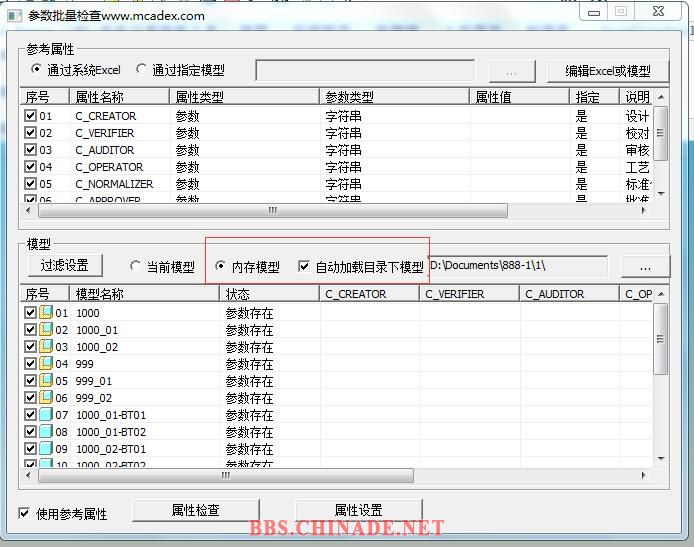

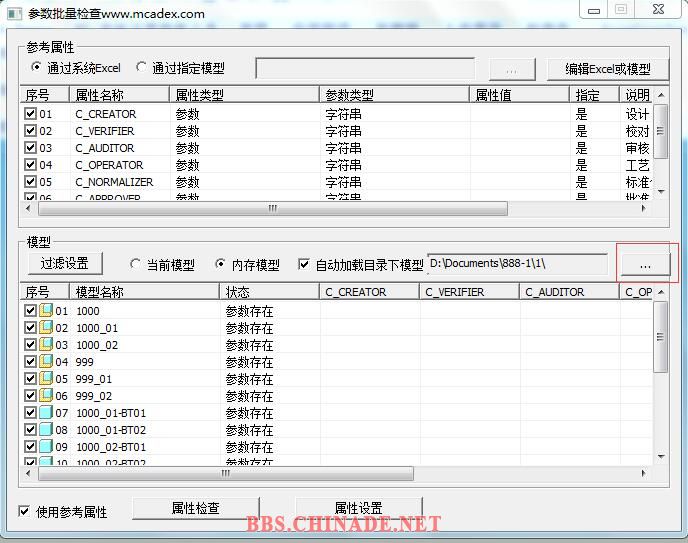

(3)选择【内存模型】+勾选【自动加载目录下的模型】,可以给当前工作目录下的所有模型添加参数和写参数值。当然也可以工作选择一个目录,给指定目录的元件加参数
2.jpg 3.jpg
