实例教程：使用中望3D进行轴承座设计

zw3d

一般情况下，有轴承的地方就要有支撑点，轴承的内支撑点是轴，外支撑就是常说的轴承座。轴承座的结构较为复杂，但主体仍为方块结构，所以在设计建模的过程中，可以通过三维CAD设计软件的拉伸、拉伸切除、倒角等功能来完成整个轴承座的建模设计。

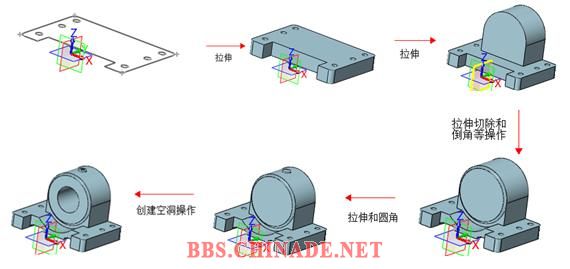

本次小编将向大家介绍中望3D是如何快速完成轴承座的建模设计的。如图1所示，这是我们接下来即将进行的基本建模思路。首先拉伸出模型主体，然后通过“拉伸切除”和“倒角”等操作来完成模型的创建。此外，在创建本实例草图的过程中也会用到镜像和阵列实体等功能。

图1 绘制轴承座的主要流程

    下面，我们一起来看看具体的操作步骤：

第一步：绘制草图并拉伸

1、新建一“零件”类型的文件后，单击草图按钮，选择XY平面，进入草图绘制。

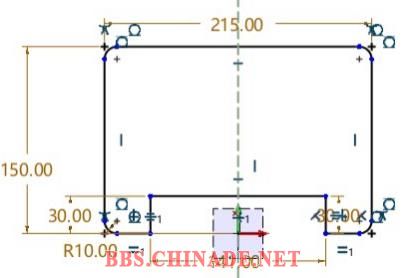

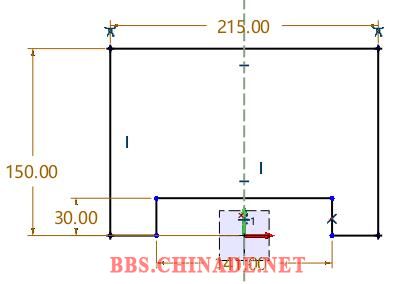

2、单击绘图按钮，绘制如图2所示绘制中心线和线框。单击草图工具栏中圆角按钮，在图3所示位置添加半径为10mm的圆角。

图2 绘制轴承座基本线框

图3 轴承座基础线框倒圆角

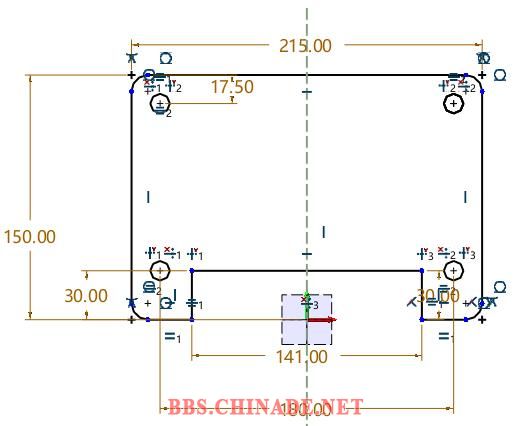

3、单击草图工具栏中圆按钮，在与下部缺口水平线的位置绘制一个直径为12mm的圆，在绘制好的圆的圆心竖直方向，且离顶部线17.5mm处绘制一个直径为12mm的圆。单击草图工具栏镜像按钮，选择绘制好的圆，再选择中心线为镜像线，镜像出两个圆，如图4所示。

图4  绘制镜像圆操作

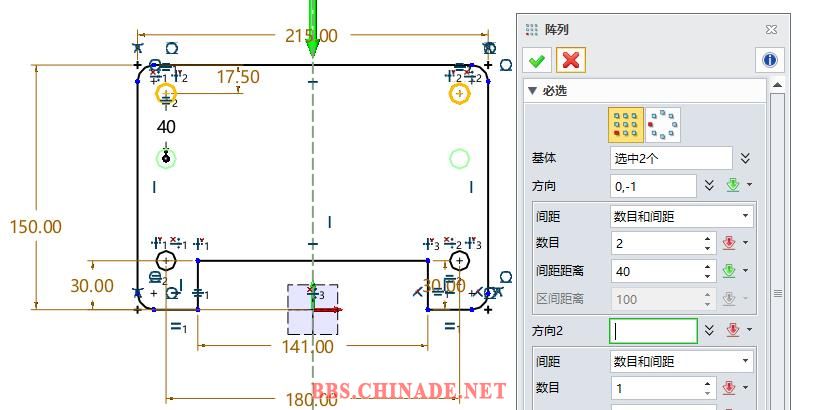

4、单击草图工具栏中的阵列按钮，选择上方两个圆为基体，方向向下，数目为2个，距离为40mm。如图5所示。

图5  执行阵列操作

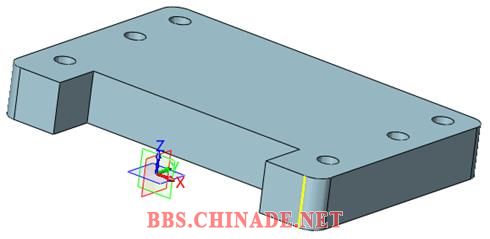

5、退出草图，点击造型工具栏拉伸按钮，选择所绘制的草图拉伸一个厚度为30mm的实体，如图6所示。

图6  基体拉伸效果

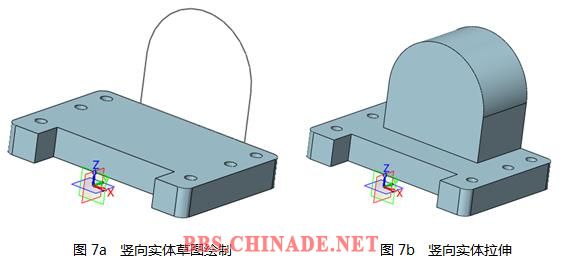

6、在实体底部平面绘制如图7a所示草图，单击拉伸按钮，拉伸出一个厚度为75mm的实体，如图7b所示。

第二步：拉伸切除和圆角处理

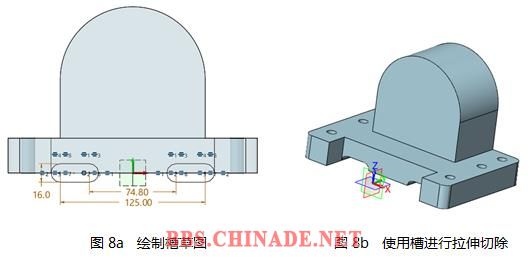

1、单击草图按钮，选择实体背面为平面，选择预制草图中“槽”，绘制如图8a所示两个槽（可先绘制出一个槽然后镜像出另外一个槽），然后进行完全贯通的拉伸切除操作，如图8b所示。

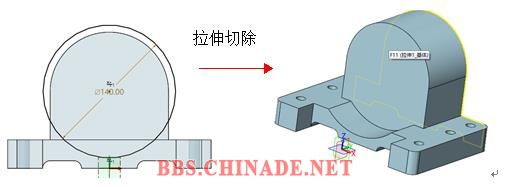

2、在如图9所示的平面绘制一个直径为140mm的圆（以右侧实体圆弧为圆心），并进行到指定面的拉伸切除操作。

图9  圆拉伸切除操作

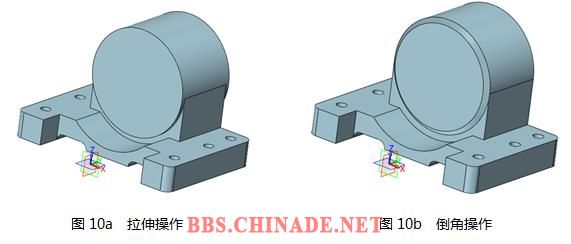

3、在竖向拉伸体的两个面上分别绘制草图（与实体圆弧同圆心、同大小的圆），向两侧实行拉伸操作，拉伸距离为5mm，如图10a所示，然后选择拉伸出的实体的边线，执行倒角距离为5mm的“倒角”操作，如图10b所示。

4、在实体底部平面绘制一个直径为18mm的圆，并向上拉伸146mm，创建实体，再单击造型工具栏中圆角按钮，设置圆角角度为1，如图11所示。

图11 创建顶部“油孔”台体的操作

第三步：孔洞处理

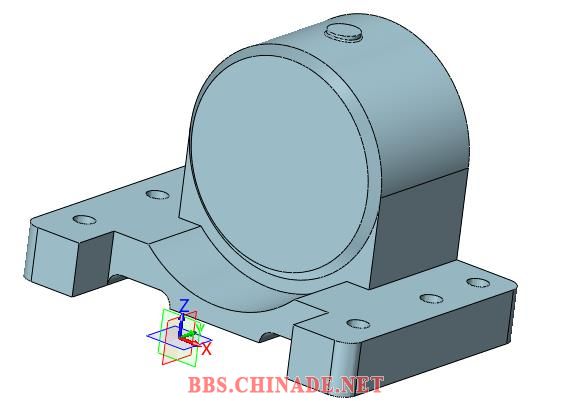

1、在竖向实体绘制圆，执行拉伸切除操作，竖直圆的直径为63mm，拉伸切除深度为完全贯穿，如图12所示。

图12  拉伸切除操作

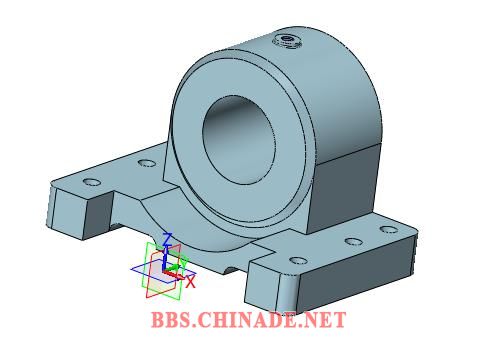

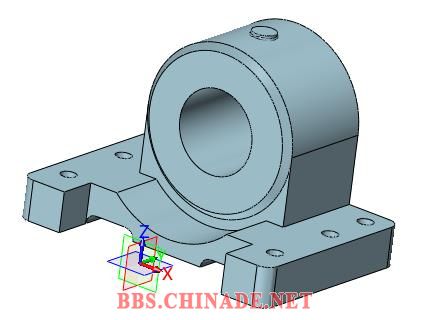

2、单击造型工具栏孔按钮，选择顶部凸台圆心同心，绘制一个螺纹孔，最终完成整个模型创建，如图13所示。

图13  创建顶部油孔后完整模型

经过了上述的操作，我们即可完成轴承座的快速建模操作。轴承座的型号根据所搭配的轴承不同，或者根据企业的收录情况不同，都会多种类、多样式的轴承，通过中望3D的建模操作，工程师即可快速地完成所需的轴承座的设计，并把常用的型号通过中望3D进行归类入档整理，方便后续的二次利用，做到高效、专业。
