[新闻] MCADEX-TOOLS4.1升级介绍

[复制链接]
发表于 2015-7-7 22:41:10 | 显示全部楼层 |阅读模式
本帖最后由 西山住客 于 2015-7-15 11:17 编辑

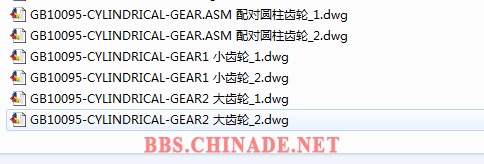

1.   修改工程图导出PDF&DWG配置参数的时候链接符为空格时无效问题;

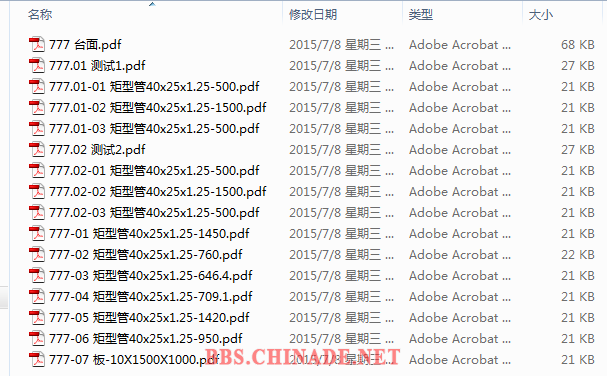

这次我们可以在图号和中文名之间添加一个空格符,这样文件名就很清楚了:
1.png 2.png

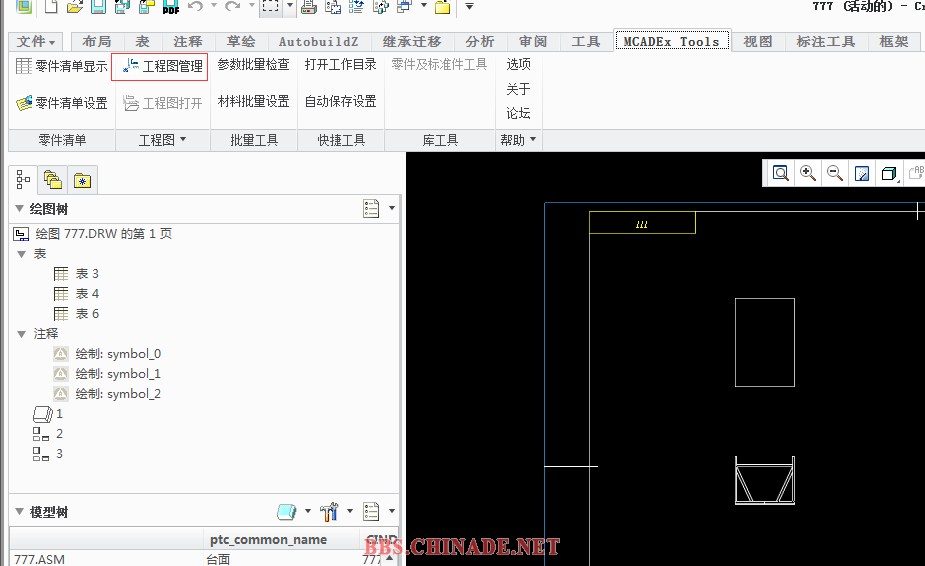

2.   修改工程图管理可在工程图环境下使用;

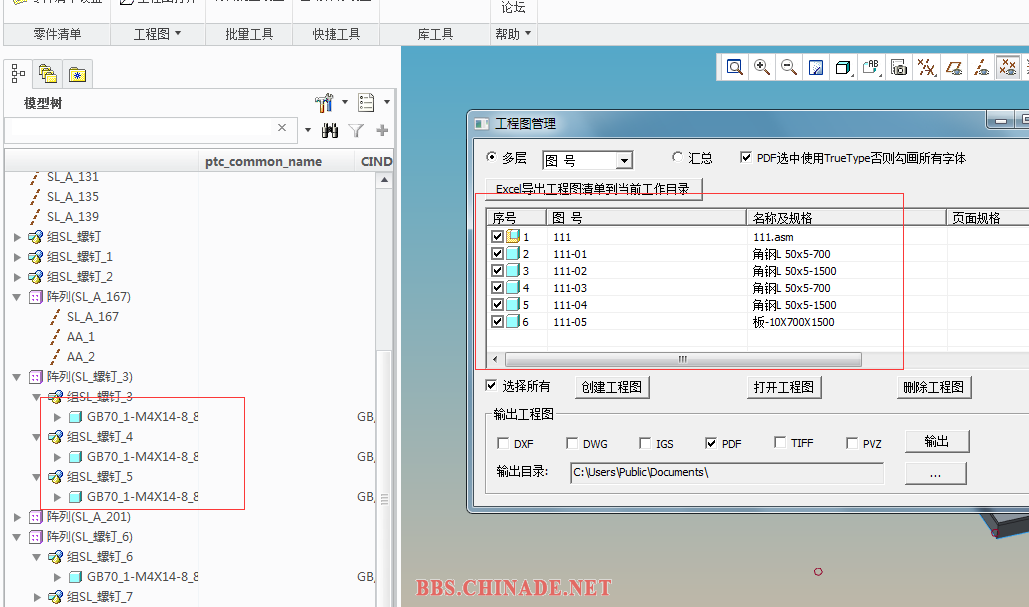

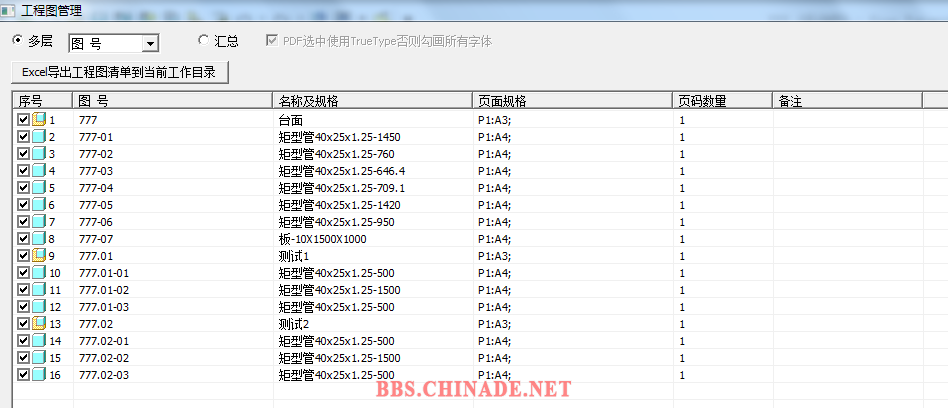

3.   修改工程图管理多层及汇总显示;

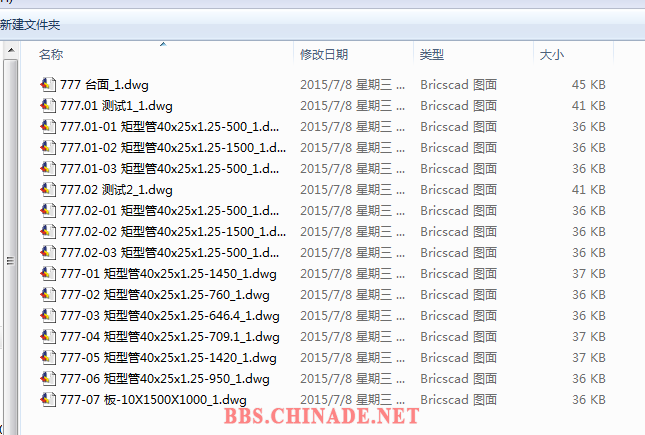

4.   修改工程图管理dwg文件多页面导出

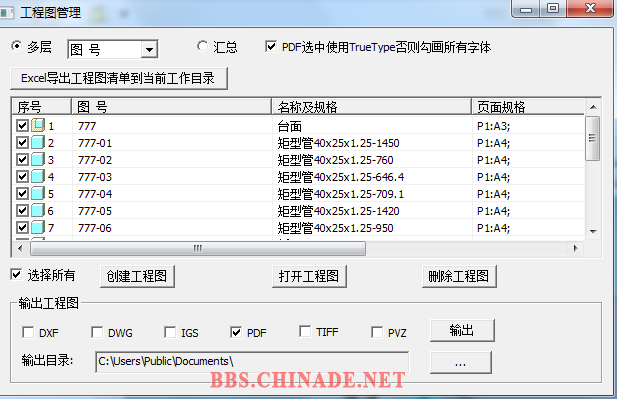

5.   修改工程图管理导出PDF字体设置。如果你工程图使用ruetype,需要勾选;如果你使用font字体,请不要勾选;
6.   修改参数批量检查功能使用后, 关闭Creo时会引起崩溃问题;
7.   修改参数批量检查不选择的参考参数不做检查;
8.   修改零件清单工具可打开工程图。点击某个元件,右键,有选项了;

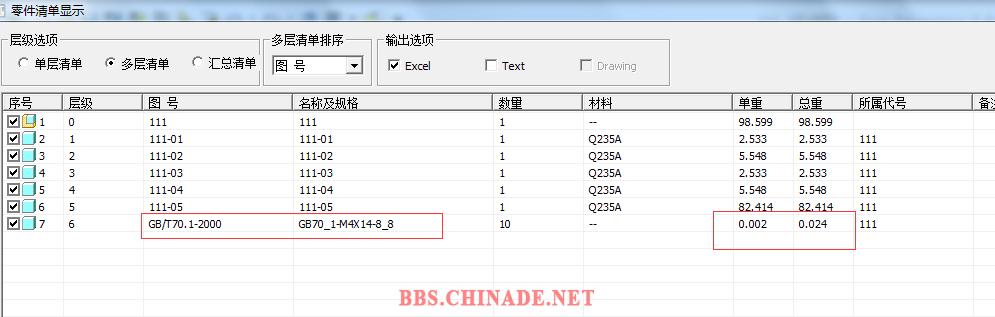

9.   修改零件清单工具无材料时重量计算。对于使用ptc系统密度的零件,也是可以计算重量了;

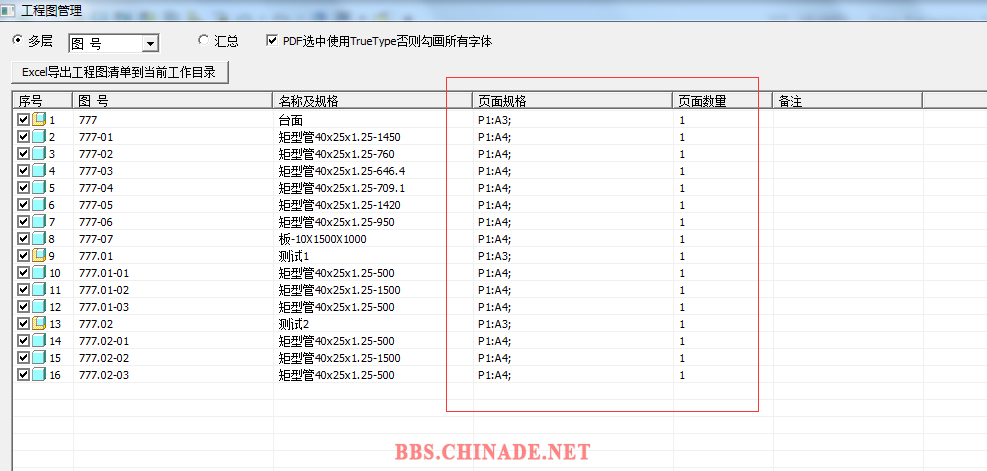

10. 新增工程图管理页面大小和页面数量显示和导出;

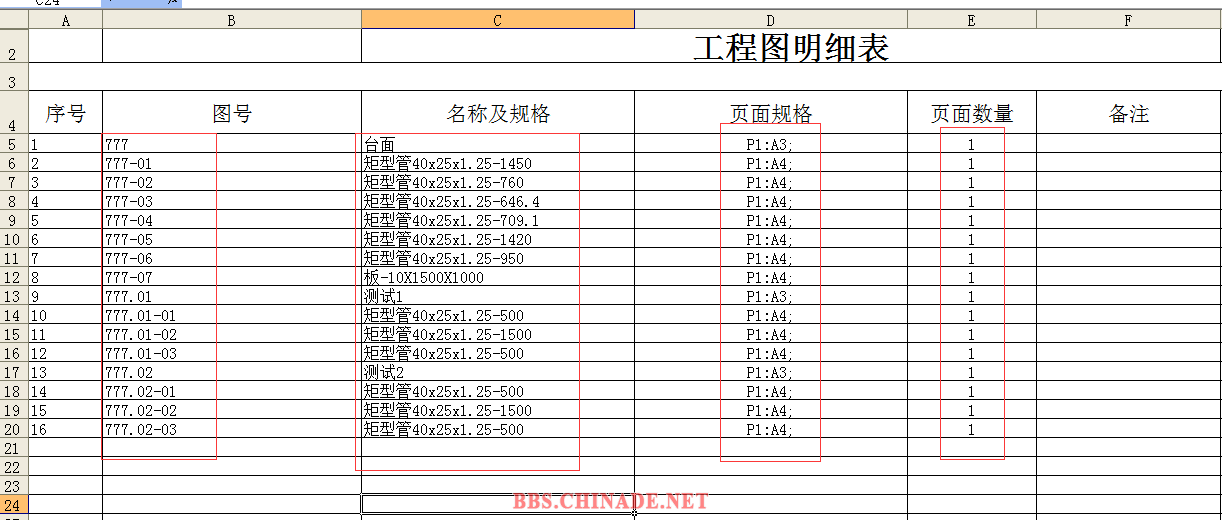

11. 新增工程图管理导出工程图清单;
12. 新增工程图管理过滤标准件功能;
回复看视频:
游客,如果您要查看本帖隐藏内容请回复
安装和配置教程:
1、如果你第一次使用mcadextools,点击安装程序按提示安装;
2、如果你是升级安装,使用安装程序,请先卸载,再安装;
3、安装完成后,根据你的操作系统,选择桌面上的配置图标,点击进行配置;
3、如果你只是使用MCADEX-TOOLS这一个插件,直接在Creo的起始位置目录里产生一个protk.dat文件,直接启动Creo就好了;
4、如果你使用多个Creo插件,将所有插件合并再一个protk.dat文件,并保存在自己的配置文件目录。注意不要将protk.dat放在Creo起始位置目录里,防止再安装其它插件时将这个文件覆盖掉了。在config.pro里指定protk.dat文件路径:例如:
protkdat D:\config\protk.dat。
5、打开Creo,如果启动成功,请打开一个组件,做一些配置:
a. 选项配置
b. 工程图管理配置
c. 零部件清单配置
d. 自动保存配置
e. 零件库配置
http://pan.baidu.com/s/1hqCOvek

发表于 2015-7-8 00:40:42 | 显示全部楼层
赞!第6条是我首次反应的!
回复 支持 反对

使用道具 举报

发表于 2015-7-8 08:03:26 | 显示全部楼层
win8.1 64位creo3.0M040下能否支持玩呀?大师,
顶一个
回复 支持 反对

使用道具 举报

发表于 2015-7-8 08:10:48 | 显示全部楼层
顶一个!!!!
回复

使用道具 举报

发表于 2015-7-8 12:38:57 | 显示全部楼层
来看看 不错的东西
回复 支持 反对

使用道具 举报

发表于 2015-7-8 12:41:08 | 显示全部楼层
顶一个!!!!,支持
回复 支持 反对

使用道具 举报

发表于 2015-7-8 12:47:35 | 显示全部楼层
,改进不错,
回复

使用道具 举报

发表于 2015-7-8 12:49:56 | 显示全部楼层
谢谢大神无私分享
回复 支持 反对

使用道具 举报

发表于 2015-7-8 13:35:57 | 显示全部楼层
谢谢分享!!!!
回复

使用道具 举报

发表于 2015-7-8 13:36:20 | 显示全部楼层
LZ辛苦,学习一下
