玩转creo/PROE 插件MCADEX-TOOLS

西山住客 · 发表于 2015-6-3 22:33:33

本帖最后由西山住客于 2015-8-18 23:48 编辑

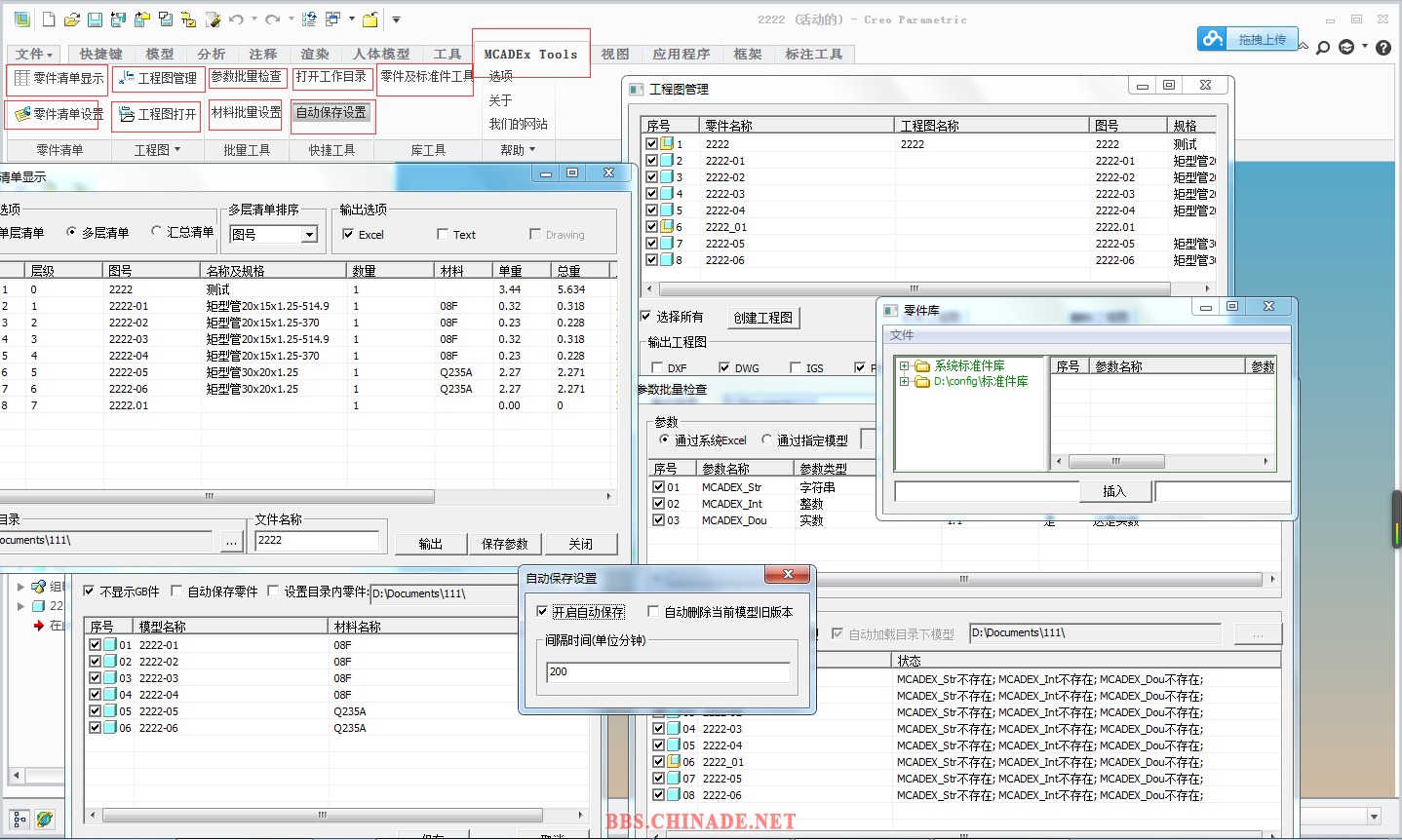

这段时间creo/PROE 插件MCADEX-TOOLS很火，用这个插件，我们可以实现如下功能：
1、零部件清单3种显示处理，轻松导出excle格式，也可以导入到工程图里；
2、轻松实现当前组件批量创建工程图；
3、轻松批量导出带有图号和零件名的文件名的dwg、dxf、pdf等文件。
3.1、现在已经可以批量实现多页面导出DWG多文件了；
3.2、解决导出PDF文件字体选项问题。根据工程图的字体选择是否勾画。
4、批量给零件加材料；
5、设置自动保存；
6、轻松打开当前工作目录，进行文件操作；
7、加载管理标准件库、以前设计的文件，插入当前组件，用于新的设计；
8、轻松在3D和2d之间切换，进行操作，还可以在组件工程图里打开其它元件的工程图，进行操作；
9、批量进行参数检查、创建、赋值，统一参数，便于处理外来3D文件，在创建工程图时不会出现参数没有的情况；
10、在工图管理中批量导出工程图纸明细表，提供纸质图纸目录文件。

未来mcadex-tools插件：
一、在工程图方面：会加强工程图方便的快捷操作：
1、组件序号的自动排序，解决Creo工程图序号人工排序慢的最大问题；
2、优选尺寸公差配合选择，给设计者带来方面；
3、形位公差和尺寸关联功能，自动计算公差值；
4、特殊符号人性化：粗糙度、焊接符号等；
二、3d增强设计方面,
1、引入GB特征库，给结构设计带来标准化设计；
2、引入GB件、通用件、借用件快速装配；
3、引入典型零件，快速设计和自动工程图；

使用时还是需要一些设置，来适合自己的creo配置，下面视频教你如何配置和使用这个软件：

游客，如果您要查看本帖隐藏内容请回复

插件：下载地址: http://www.mcadex.com/bbs_1431046_ss20130113/thread_317267_1.html
使用说明: http://www.mcadex.com/bbs_1431046_ss20130113/thread_388523_1.html

sjjbdetg · 发表于 2015-6-3 22:38:18

我来看看是什么插件

hour6689 · 发表于 2015-6-3 22:38:36

沙发沙发0000000000

xuhuishine · 发表于 2015-6-3 22:39:27

ding。。。。。。

xie376085272 · 发表于 2015-6-3 22:45:00

谢谢西山大师分享

ldjyliuyong · 发表于 2015-6-3 22:49:58

玩转creo/PROE 插件MCADE

huangzhuohua · 发表于 2015-6-3 23:05:03

不错，下载来看看

ALAN_LIU · 发表于 2015-6-3 23:14:23

分享好东西

活宝 · 发表于 2015-6-3 23:18:47

顶顶顶顶顶顶顶顶

黄飞鸿 · 发表于 2015-6-3 23:37:34

看看看,学习学习学习.
