[分享] EMB液压管接头产品分类及安装

[复制链接]
发表于 2015-1-13 11:53:39 | 显示全部楼层 |阅读模式

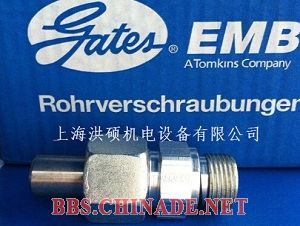

EMB液压管接头的分类
EMB液压软管、EMB高压球阀、EMB 快速接头、EMB 卡套式管接头、EMB 焊接式管接头、gates高压软管。 EMB过渡式管接头、EMB卡套式管接头、EMB三通式管接头、EMB非标式管接头、EMB扩口式管接头、EMB直角式管接头、EMB旋转式管接头、EMB快速接头、EMB不锈钢管接头、EMB铜接头。
EMB液压管接头和普通管接头的差别
最大的最显著的区别的就是液压的压力是大的惊人的,如果液压油管突然爆裂油的冲击力是很大的,所以在一些高压工作环境下,EMB接头是安全可靠地保证。
我这样说,肯定不能用普通的替换专用的接头,因为液压的都是可以承受很大压力的,普通的最多0.5个气压就已经快不行了,现在我们的液压管接头技术比起国外来差距太大,所以关键部位的连接还都是采取进口接头。
液压管接头标准

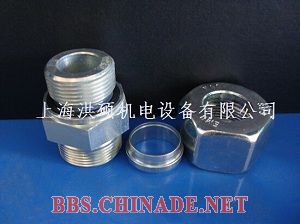

一、EMB卡套式管接头的装配
(一)预装
①EMB卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。一般需要专用的预器。管径小的接头可以在台钳上进行预装。具体做法是,用一个接头作为母体,将EMB螺母EMB卡套压紧到管子上可。主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。多年的行业经验发现,由于不同厂家接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。在进行管路连接时,再按规定的拧紧力装配。ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。如果在预装时卡套变形严重,会失去密封作用。
(二).禁止加入密封胶等填料。有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。卡套式管接头安装
(1)按要求对需要酸洗的管子应先酸洗处理;
(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;
(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;
(5)拆开检查卡套是否已切入管子,位置是否正确。卡套不允许有轴向移动,可稍有转动;
(6)检查合格后重新旋紧螺母。
二、管接头处泄漏的预防
在液压系统中,无论是金属管接头,还是软管接头,都存在容易产生泄漏的问题。对于卡套式管接头,大多因管道受到较大的外力或冲击力,使卡套松动或管端面变形而造成泄漏,此时应检查卡套是否失圆、刃口有无缺损、管端是否完好以及卡套螺母的压紧程度等,同时还要消除管道外力。对于扩口式管接头,大多因扩口过度,质量不合要求或多次拆卸,致使扩口变形或裂纹等造成泄漏,此时可将前端截去重新进行扩口。如果使用公母锥顶压进行密封,其泄漏大多是由于两锥面有损伤,可用研磨砂对锥面进行研磨。 在一些用“о”形圈靠端面或外径密封的场合,其泄漏原因有以下几种:“о”形圈老化或变形而造成泄漏;“о”形圈装配不到位,使两平面连接时压不平或“о”形圈被切割造成泄漏;“о”形圈未压实,弹性变形量不足而造成泄漏;“о”形圈止口槽过深而造成泄漏。对此,需重新选择外径相同和截面较粗的“о”形圈,也可将带有止口槽的密封平面进行切削或磨削加工,以减小止口槽深度,使“о”形圈有足够的弹性变形量(压缩量一般应在0.35-0.65mm之间)。对于采用耐油胶板、羊毛毡、软钢纸板、组合密封垫圈或密封胶的管接头处泄漏,无论是何材质,首先应检查其密封件有无破损,变形、老化和粗糙度过大等情况,然后采取相应的措施。
三、gates高压胶管接头的安装注意事项
(1)gates胶管在移动或静止中,均不能过度弯曲,也不能在根部弯曲,至少要在其直径的1.5倍处开始弯曲;
(2)gates胶管移动到极端位置时不得拉得太紧,应比较松弛;
(3)尽量避免gates胶管的扭转变形;
(4)gates胶管尽可能远离热辐射构件,必要时装隔热板;
(5)应避免gates胶管外部损伤,如使用中同构件表面的长期摩擦等;
(6)若胶管自重引起过分变形时,应有支托件。
公司主要**美国盖茨液压管和EMB接头。质保一年(管接头上钢印标记生产日期,一年之内出现压口渗油情况免费更换)。
无尘生产加工流程,保证液压管总成的内部清洁。
附带液压管测量服务,能帮助客户进行液压管选型,技术测量人员根据客户需要能够处理大型设备的全设备液压流体连接件(液压管/接头体/侧线/管夹)。
