EMB卡套式管接头的装配方法

[复制链接]
发表于 2014-12-22 10:31:19 | 显示全部楼层 |阅读模式
EMB卡套式管接头的装配方法
一、预装

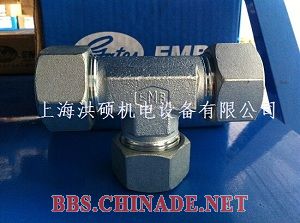

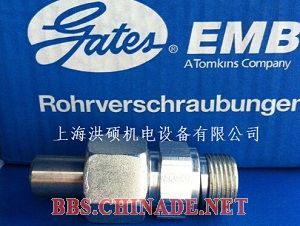

1、EMB卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。一般需要专用的预器。管径小的接头可以在台钳上进行预装。具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。主要有卡套式直通管接头卡套式端直通接通头卡套式三通管接头等型式。笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
2、管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
3、预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
4、预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。在进行管路连接时,再按规定的拧紧力装配。ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。如果在预装时卡套变形严重,会失去密封作用。
注意事项:
1、禁止加入密封胶等填料。有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
2、.连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
3、.连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
4、连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
二、正式安装
1、对需要酸洗的管子应先酸洗处理;
2、按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;
3、将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;
4、慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;
5、拆开检查卡套是否已切入管子,位置是否正确。卡套不允许有轴向移动,可稍有转动;
6、检查合格后重新旋紧螺母。
