青华教你用PROE野火5.0曲面造型之吊重弯钩造型画法

sunnyzp · 发表于 2014-12-15 11:05:29

大家好！我是青华赵老师，很高兴与大家分享PROE5.0曲面造型之吊重弯钩造型画法

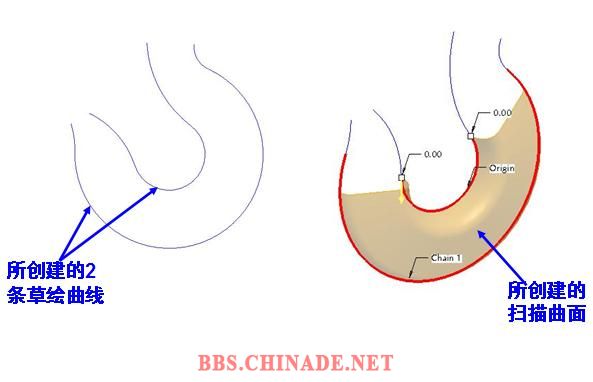

1.使用草绘曲线指令创建两条曲线，然后使用可变扫描指令构建一个曲面.(如下图）

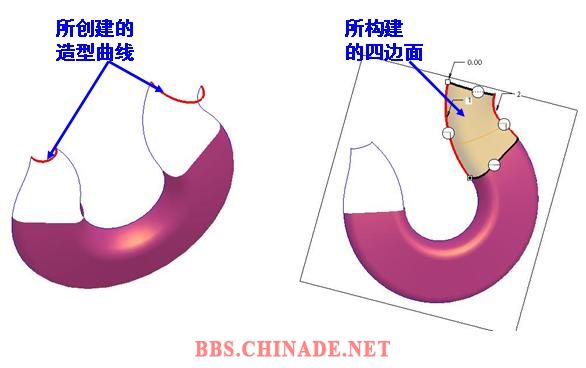

2使用造型指令创建两条平面造型曲线，然后使用边界混合指令构建一个四边面.(如下图）

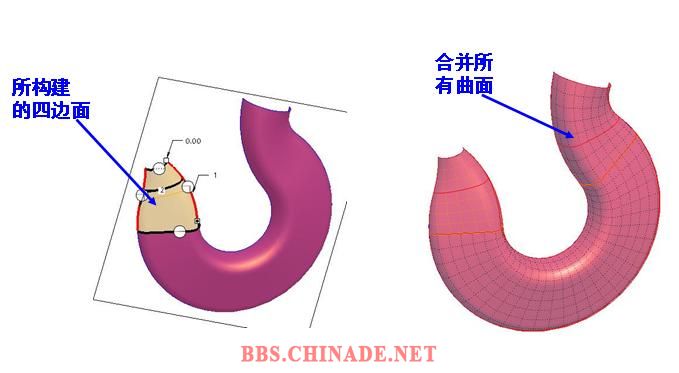

3.使用边界混合指令构建一个四边面，然后将所有曲面进行合并.(如下图）

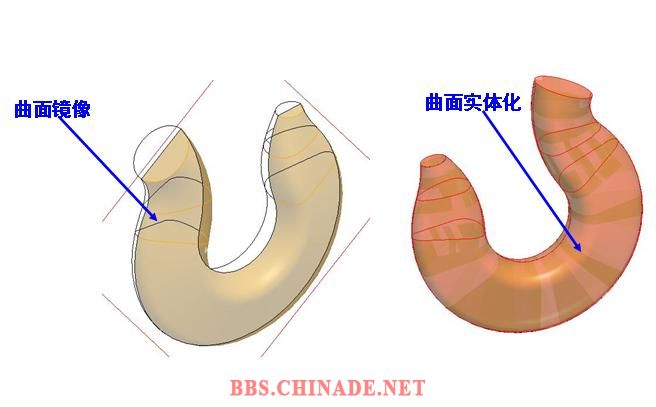

4.将曲面镜像，然后将其实体化.(如下图）

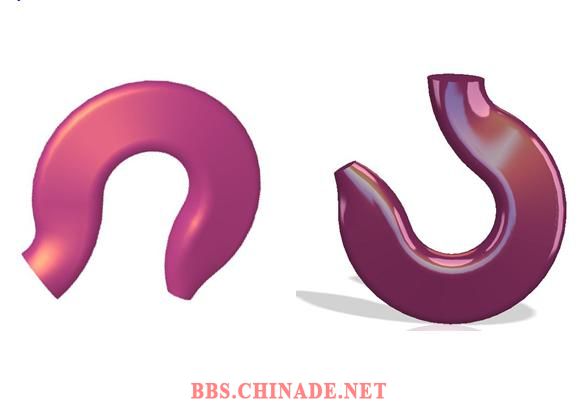

5.最终效果.(如下图）
