cad字体求助

龍/荇天下 · 发表于 2014-8-18 09:02:54

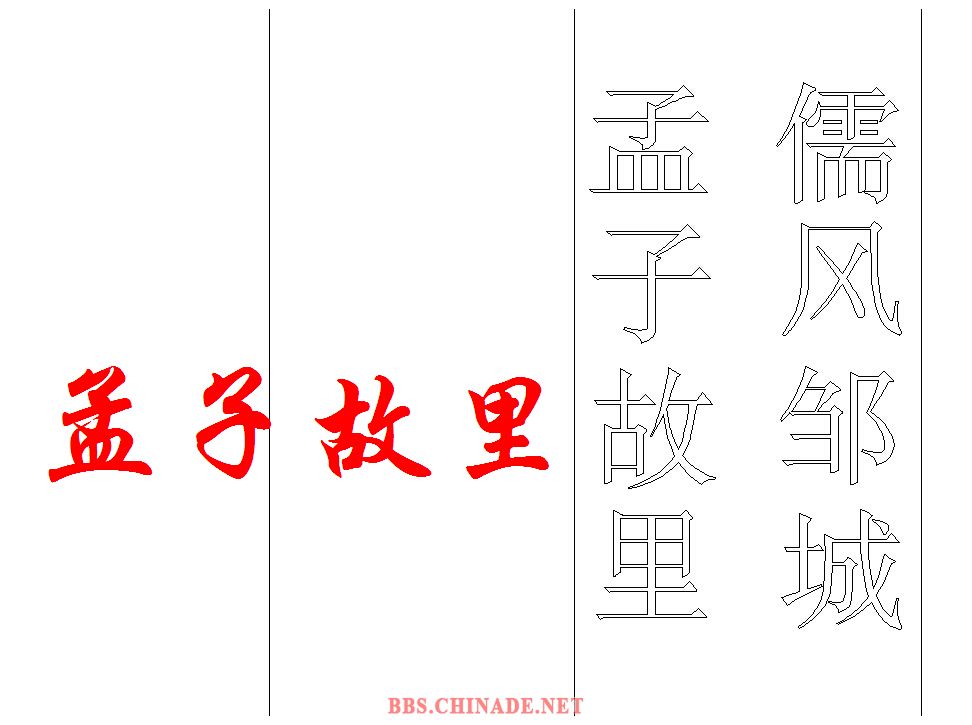

我要在cad里面做红色字体（华文行楷）用于激光切割，但是在cad里面直接插入文本字体是一体的不好切割，选择用x打散也不行。旁边儒风邹城几个字体是我用proe里面拉伸做出来的，但是我在里面找不到华文行楷这个字体。发这帖子主要是想问问，cad里面可不可以直接做出来，或者在其他软件里面有这字体，可以做个拉伸，可以导cad文件

老段 · 发表于 2014-8-18 09:21:26

用燕秀工具箱，可以把字体转换成线条

42440361 · 发表于 2014-8-18 17:42:18

你先看下这样行不行

42440361 · 发表于 2014-8-18 18:00:58

你实在没办法可以这样试试

42440361 · 发表于 2014-8-18 18:01:27

你可以这样试试

42440361 · 发表于 2014-8-18 18:24:42

本帖最后由 42440361 于 2014-8-18 19:00 编辑

首先,不好意思,网速太慢上面发重了
你可以这样试试

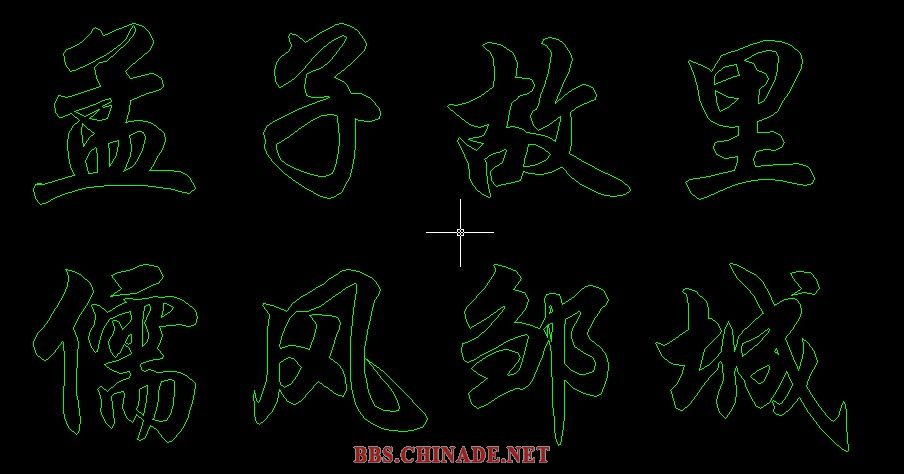

这里每一个字都是由线段组成

你看这样行吗?
如果可以,你可以按以下方法得到
1,打开CAD,输入你想要的字体字号并排版好
2.在命令行输入"txtexp"(不含引号)然后选中你要操作的文字,确定
3.等待屏幕刷新后你试下看看会不会有变化,
4.如果有变化那就往下看,如果没变化就用段老那个方法吧

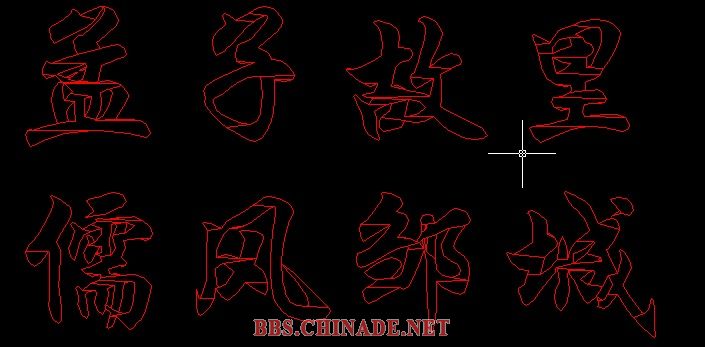

5.如下图炸开的文字里面会有一些多余的线段,
再用"explode"命令把所有字再炸下就可以了,
然后再"erase"命令把多余的线段删除就可以了

6.如果想让线连续可以再用"region"面域命令把所有字框选就
可以做成很多环,做到这激光切应该够用了吧.

龍/荇天下 · 发表于 2014-8-19 10:36:31

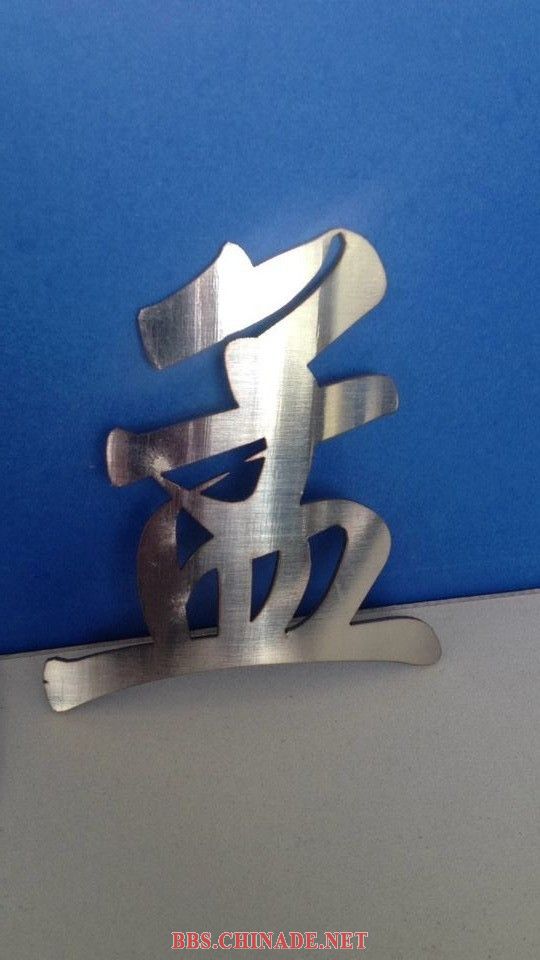

感谢各位的帮助，弄好 QQ图片20140819.jpg

上面方法没试出来，我下的燕秀工具箱
但是还是很感谢两位谢谢
