[分享] 孔位大小位置方程式

[复制链接]
发表于 2014-6-25 15:35:25 | 显示全部楼层 |阅读模式
問題:

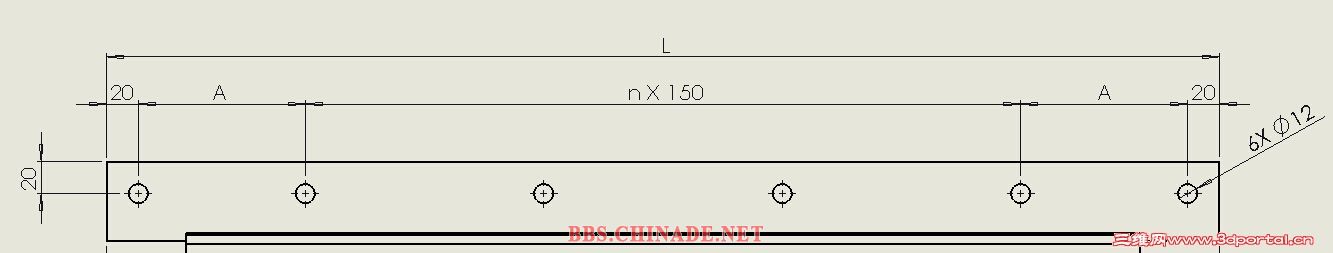

如圖1,编写方程式使得孔数量n 及 A(75<A<=150)随着总长L的变化而变化,且L<1000时 孔直径为12mm,L>=1000时,孔直径为14mm
是不是只能用方程式来实现?方程式只能在草图中使用吗?求此方程式如何编写? 图上的孔又该如何画比较好呢,两端2个孔位置是固定的,中间可以用阵列排出来,但N孔数不同,阵列最后一个孔不能确定,那么有一个A就没办法确定啊
另外编完后能否将变量可视化,能否不用选择特征点编辑修改变量,而直接将变量显示在模型上双击更改之类的

圖1

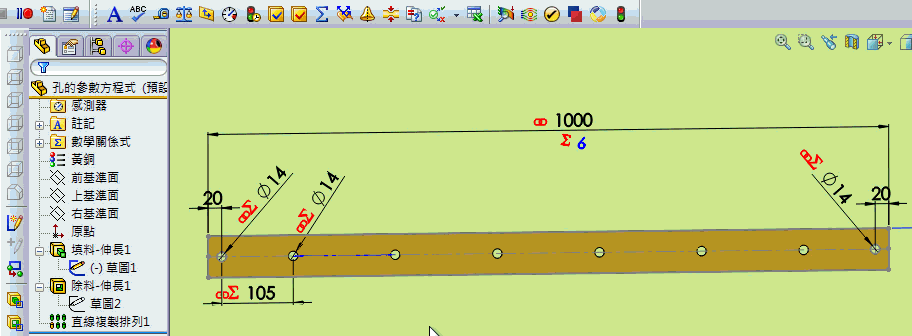

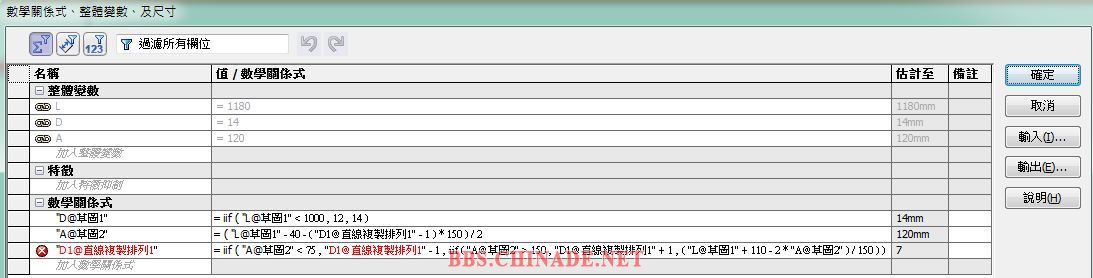

解決: 如下做法做參考
另有較佳方法,請不吝提出討論

140625_孔的參數方程式.zip (87.74 KB, 下载次数: 6) [2012]


评分

1

查看全部评分
