好几年前的一张CAD题目，现在解不了，晕~~~~不知哪位能帮助一下。

银河系空间 · 发表于 2012-11-16 22:40:49

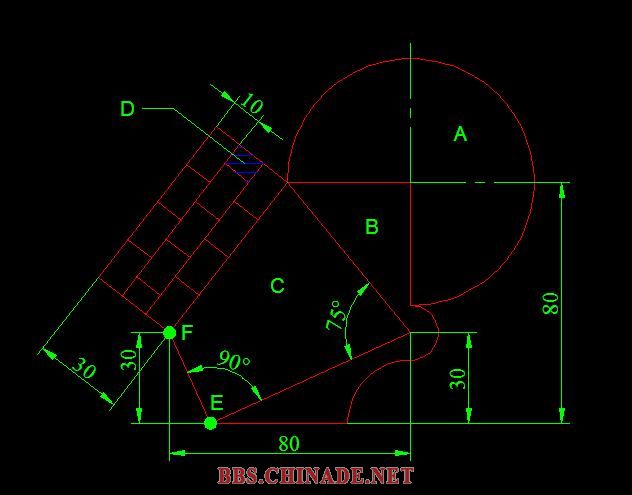

就这题不知哪位能讲解一下作图方法

528415 · 发表于 2012-11-17 07:20:31

沙发。。。。。

aa1aa · 发表于 2012-11-17 08:10:11

路过....................................

银河系空间 · 发表于 2012-11-17 08:37:46

aa1aa 发表于 2012-11-17 08:10
路过....................................

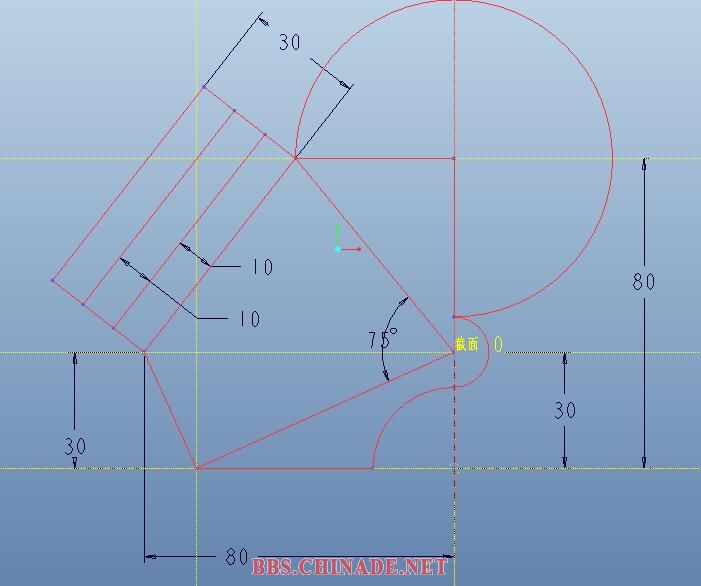

Pro/e、UG用约束功能画简单，用AUTOCAD画。

aa1aa · 发表于 2012-11-17 11:03:10

银河系空间发表于 2012-11-17 08:37
Pro/e、UG用约束功能画简单，用AUTOCAD画。

有难度.......

aasohu · 发表于 2012-11-17 11:23:37

没装CAD,这样分步CAD能搞出

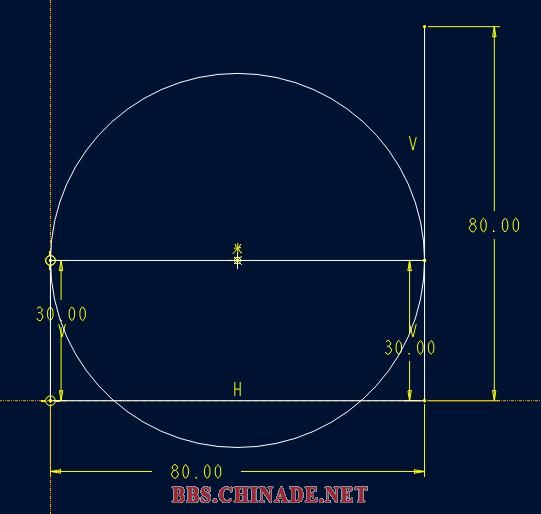

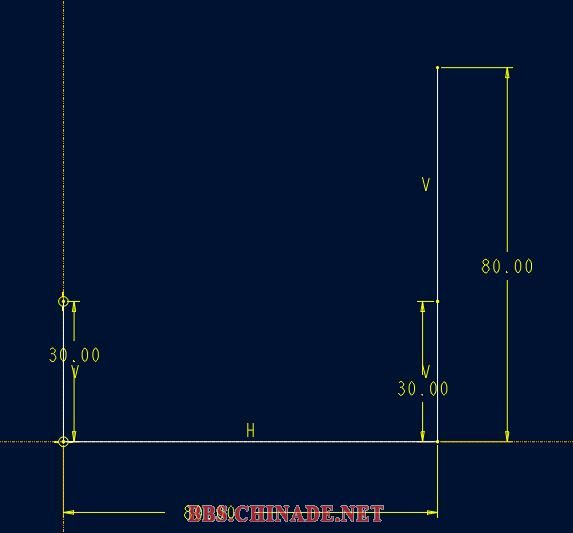

按图尺寸作出图示线,再作出图示圆

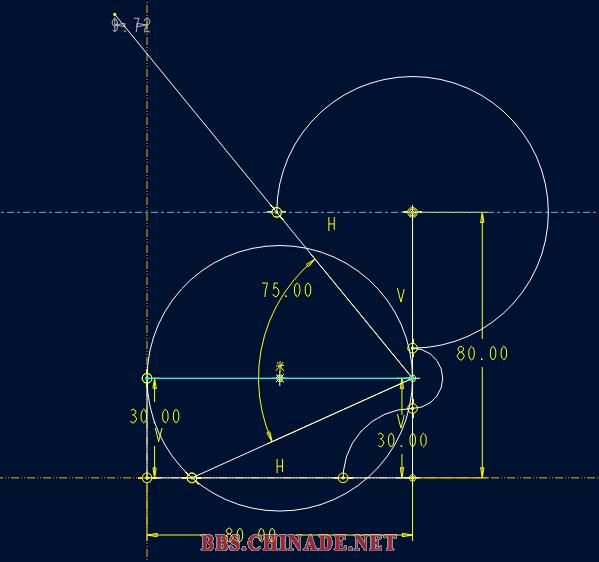

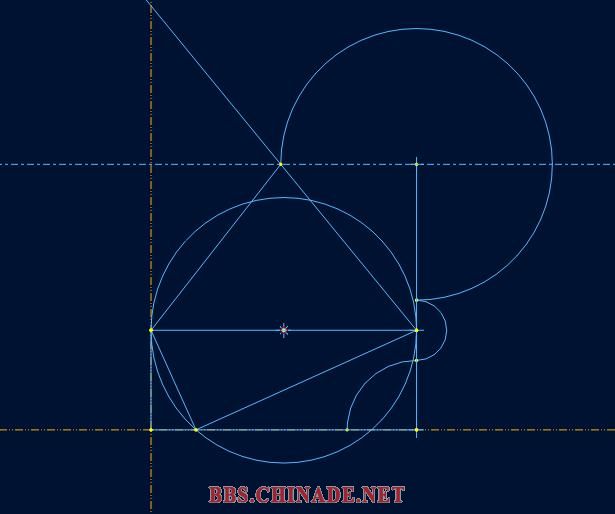

aasohu · 发表于 2012-11-17 11:30:56

后面的没难度了吧.

银河系空间 · 发表于 2012-11-17 13:05:36

aasohu 发表于 2012-11-17 11:30
后面的没难度了吧.

非常感谢你的解答

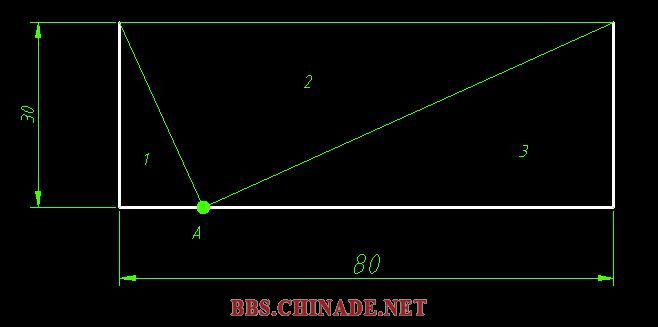

从图上初看直角三角形1、2、3为等比例关系，为什么以矩形上边中点为圆心画直径80圆，其与底边的交点刚好为A点位置……

银河系空间 · 发表于 2012-11-17 13:08:04

aasohu 发表于 2012-11-17 11:30
后面的没难度了吧.

非常感谢你的解答

从图上初看直角三角形1、2、3为等比例关系，为什么以矩形上边中点为圆心画直径80圆，其与底边的交点刚好为A点位置……

aasohu · 发表于 2012-11-17 14:00:46

银河系空间发表于 2012-11-17 13:08
非常感谢你的解答

直角三角形,直角对应边为外接圆的直径。
