【ANSYS简易实例讲解】-----（2）坝体的平面应变问题分析

xiaotiaoer

久违了，各位，因个人原因耽误了教程的制作，再次抱歉了！
NOW，继续ANSYS之旅吧！

Project2      坝体的平面应变问题分析
计算分析模型如图2-1 所示。

如图一水坝,材料为混凝土,弹性模量为2.1e11Pa,泊松比为0.3，斜面所受均布载荷为1000Mpa。
2.1 定义工作路径和工作文件名
（1） 选择Utility Menu→File→Change Directory命令，弹出Change Working Directory对话框，选择工作路径D:\ file。（若路径不存在，需建立）。
（2） 选择Utility Menu→File→Change Jobname命令，出现Change Jobname对话框，在[/FILNAM] enter new jobename输入栏中输入工作文件名dam，并将New log and error files设置为Yes，单击OK按钮并关闭该对话框。
2.2选择单元类型

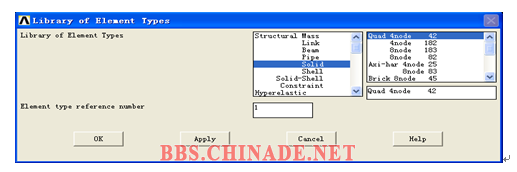

（1）MainMenu→Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 42→OK

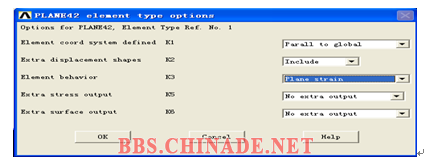

（2）返回Element Types界面，Element Types → Options… →select K3: Plane Strain→OK→Close

2.3定义材料属性

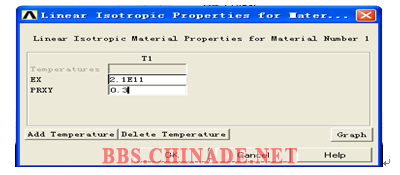

MainMenu→Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX:2.1e11, PRXY:0.3→OK。

2.4生成几何模型
（1）生成特征点

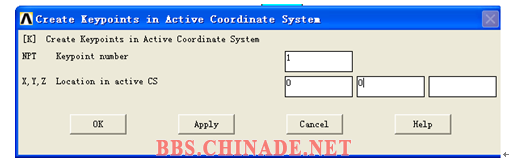

MainMenu→Preprocessor →Modeling →Create →Keypoints →In Active CS→依次输入四个点的坐标：input:1(0,0),2(1,0),3(1,5),4(0.45,5) →OK

2）生成坝体截面
MainMenu→Preprocessor →Modeling →Create →Areas →Arbitrary →Through KPS→依次连接四个特征点，1(0,0),2(1,0),3(1,5),4(0.45,5) →OK

2.5 网格划分
        MainMenu→Preprocessor→Meshing→Mesh Tool→(Size Controls) lines: Set →依次拾取两条横边:OK→input NDIV: 15→Apply→依次拾取两条纵边:OK→input NDIV: 20→OK →(back to the mesh tool window)Mesh: Areas, Shape: Quad, Mapped→Mesh→Pick All (in Picking Menu)→Close

2. 6 模型施加约束
（1）分别给下底边和竖直的纵边施加x和y方向的约束

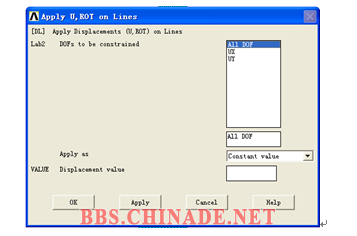

MainMenu→Solution→Define Loads→Apply→Structural→Displacement→On lines →pick the lines→OK→select ALL DOF→OK

（2）给斜边施加x方向的均布载荷
MainMenu→Solution→Define Loads→Apply→Structural→Pressure→On Lines→拾取斜边；OK→在对话框中输入水平方向的均布载荷为1000pa,
2.7 分析计算
MainMenu→Solution→Solve→Current LS→OK
2.8 结果显示
（1）显示水坝的形状变化：
     MainMenu→General Postproc→Plot Results→Deformed Shape…→select Def + Undeformed→OK

（2）显示水坝的节点总体位移云图：

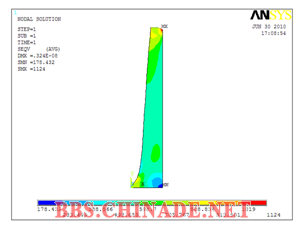

MainMenu→Contour Plot→Nodal Solu…→select: DOF solution→Displacement vector sum→OK.

（3）显示水坝的平均等效应力：MainMenu→General Postproc →Plot Results→Contour Plot →Nodal Solution→Stress→Von Mises Stress→OK

2.9 退出系统
  ANSYS Utility Menu: File→ Exit…→ Save Everything→OK
