等比例阵列教程-三种方法详解-by 天仙子▲

chinanast · 发表于 2010-11-20 17:28:17

本帖最后由 chinanast 于 2019-5-2 07:39 编辑

PROE等比例阵列教程-三种方法详解

总结的很好，教程写的非常详细，可以看出仙子是用心出的教程，本帖加入精华，另奖励论坛金币2枚，辛苦了！
by 飞龙

一、题目地址：
http://bbs.chinade.cc/thread-71464-1-1.html

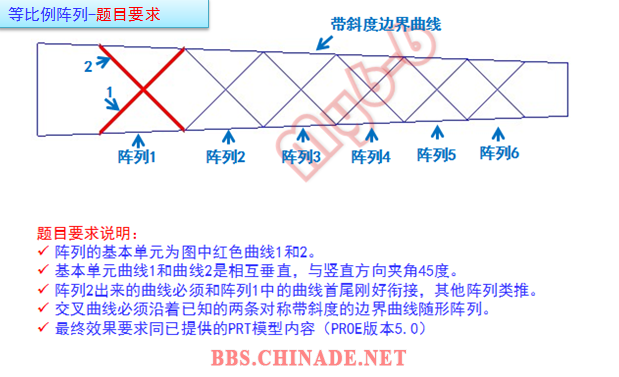

二、题目要求：

三、技术应用：

四、教程讲解：（2#~18#）

chinanast · 发表于 2010-11-20 17:28:36

本帖最后由 chinanast 于 2010-11-20 17:42 编辑

chinanast · 发表于 2010-11-20 17:28:47

本帖最后由 chinanast 于 2010-11-20 17:43 编辑

chinanast · 发表于 2010-11-20 17:28:59

本帖最后由 chinanast 于 2010-11-20 17:44 编辑

chinanast · 发表于 2010-11-20 17:29:09

本帖最后由 chinanast 于 2010-11-20 19:28 编辑

附该方法PROE5.0版本下载PRT：

zhuibang-bili-gx-zl.prt.rar (58.22 KB, 下载次数: 36, 售价: 1 金币)

chinanast · 发表于 2010-11-20 17:29:21

本帖最后由 chinanast 于 2010-11-20 17:54 编辑

另外两种阵列方法背景介绍：

本论坛部分会员反馈关系阵列复杂，因为关系阵列牵涉到数学关系式，找数学规律比较头痛，所以基于以上原因，再次介绍两种方法供大家学习，在工作中广泛应用和推广。

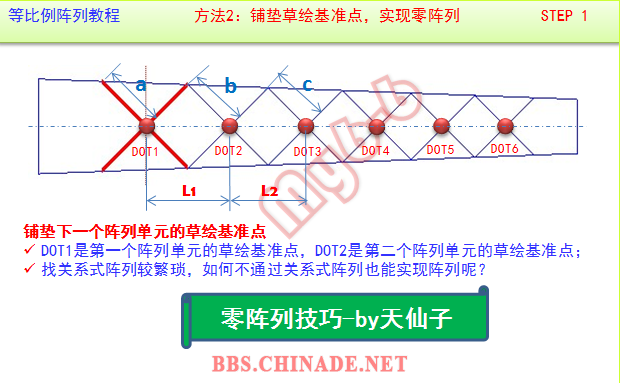

方法2-零阵列。（注释：该教程方法由我本人-天仙子在论坛第一个创作，所以名字也是自己取的，希望大家记住这种方法和概念。）

方法3-任意点阵列。

chinanast · 发表于 2010-11-20 17:29:31

本帖最后由 chinanast 于 2010-11-20 17:55 编辑

chinanast · 发表于 2010-11-20 17:29:47

本帖最后由 chinanast 于 2010-11-20 17:57 编辑

chinanast · 发表于 2010-11-20 17:29:59

本帖最后由 chinanast 于 2010-11-20 18:46 编辑

游客，如果您要查看本帖隐藏内容请回复

chinanast · 发表于 2010-11-20 17:30:07

本帖最后由 chinanast 于 2010-11-20 18:32 编辑

账号		自动登录	找回密码
密码			注册

[原创教程] 等比例阵列教程-三种方法详解-by 天仙子▲

评分

相关帖子

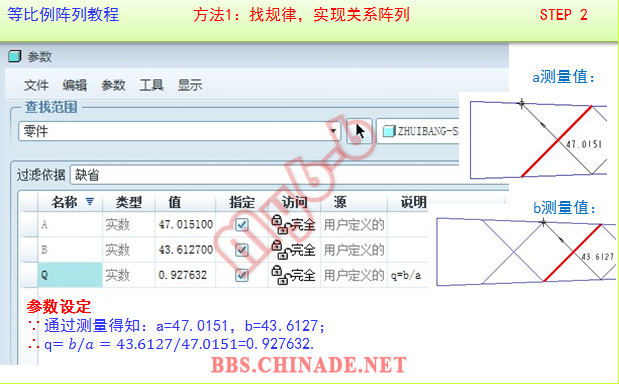

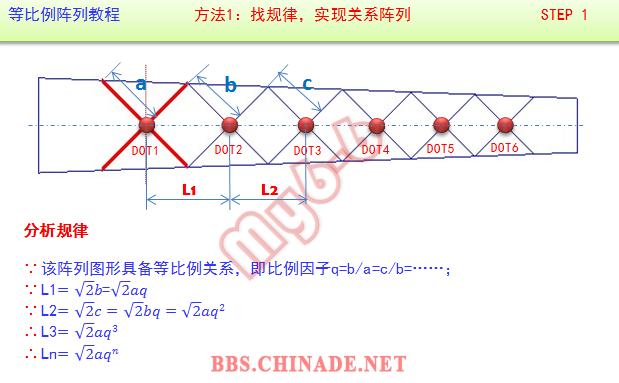

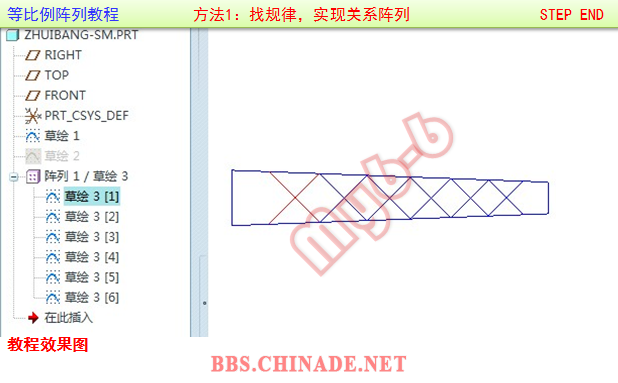

方法1-关系阵列

方法1-关系阵列

方法1-关系阵列

方法1-关系阵列

另外两种方法-针对数学成绩不好的人使用

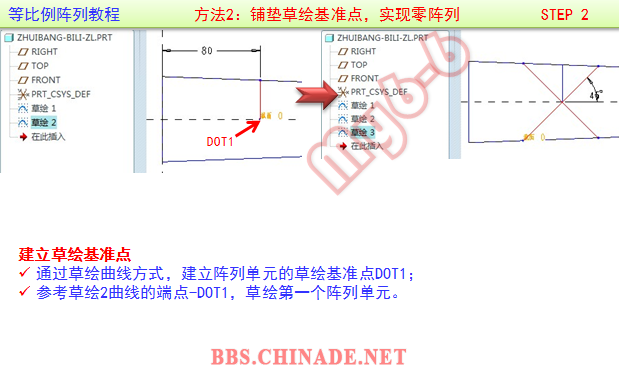

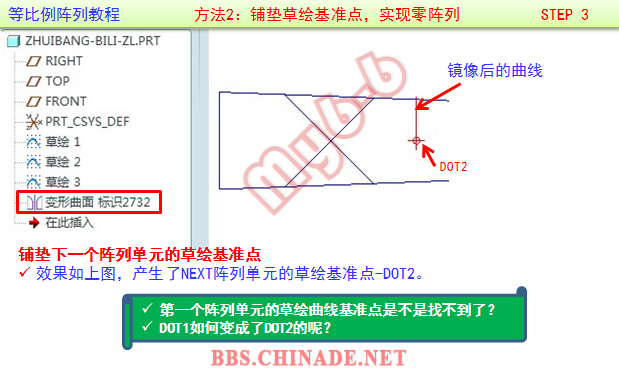

方法2-零阵列

方法2-零阵列

方法2-零阵列

方法2-零阵列
