简约水龙头曲面造型高级教程-by天仙子▲

chinanast · 发表于 2010-10-30 09:28:36

本帖最后由 chinanast 于 2016-8-7 15:14 编辑

一、原题地址：http://bbs.chinade.cc/thread-71307-1-1.html

二、题目要求：
1、下载提供的STP图档构面，要求过线，曲面达到G1以上连续，过渡光顺自然；
2、做好之后上传图片，上传PRT设置阅读权限180；
3、做得漂亮者最高+3；

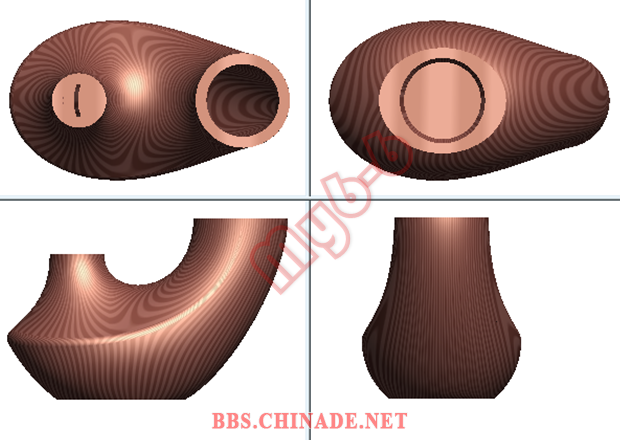

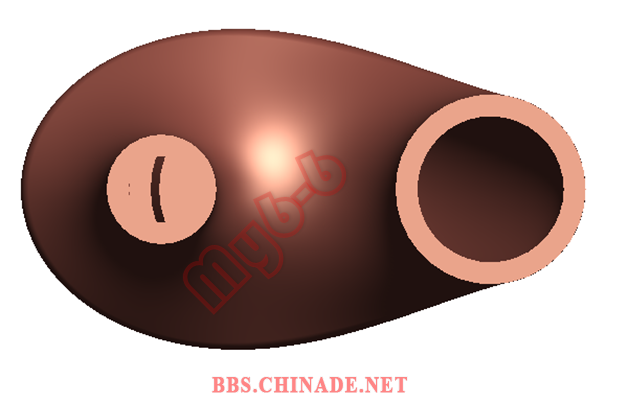

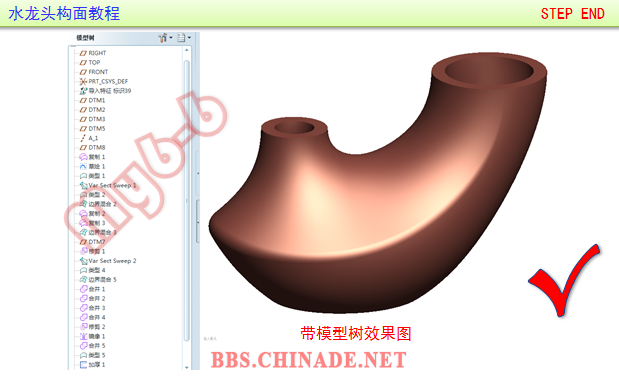

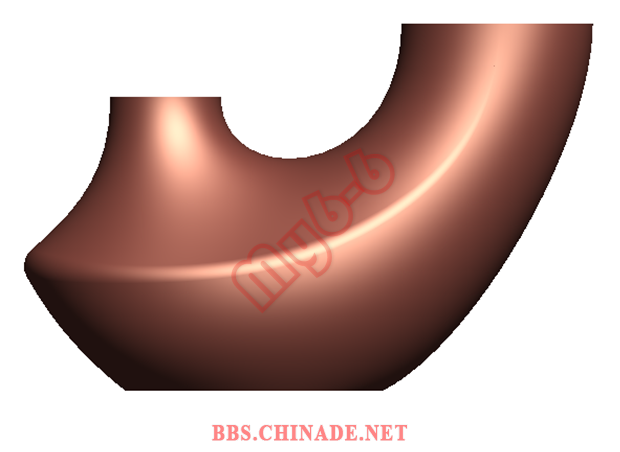

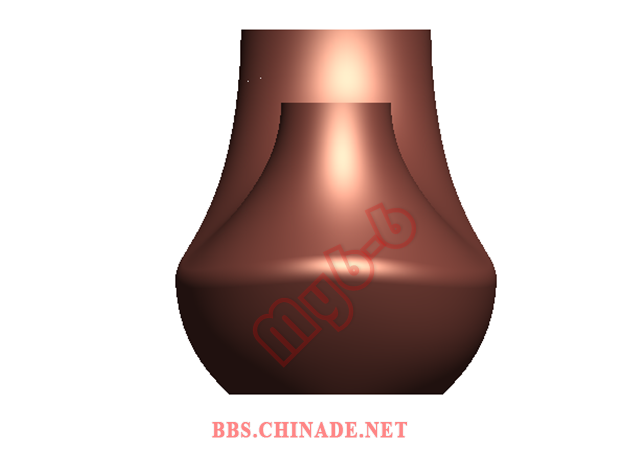

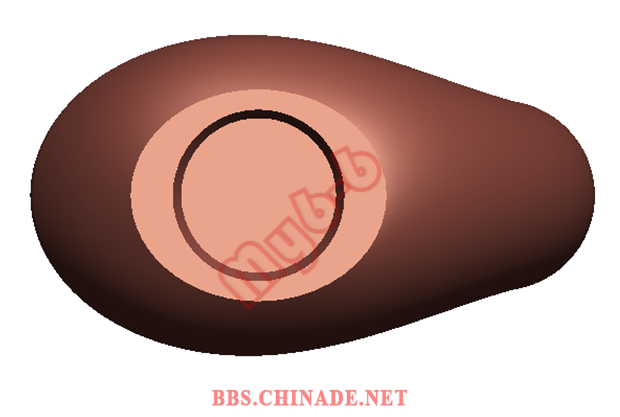

三、教程效果图：

四、教程PTR下载-PROE版本5.0：

chinanast · 发表于 2010-10-30 09:29:22

本帖最后由 chinanast 于 2010-11-13 22:15 编辑

游客，如果您要查看本帖隐藏内容请回复

chinanast · 发表于 2010-10-30 09:28:56

本帖最后由 chinanast 于 2010-11-13 22:30 编辑

1、高档产品设计心得：最大轮廓处必须有优雅的线条美。你的作品做到了吗？

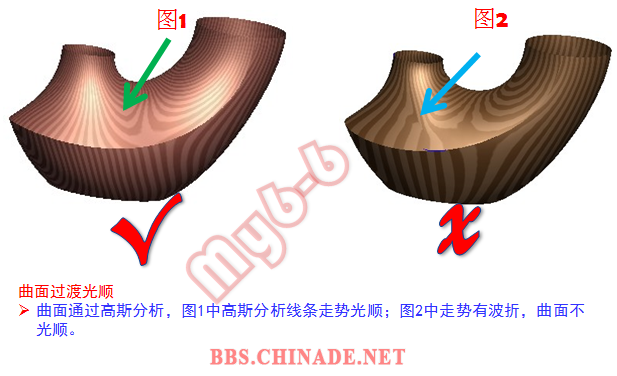

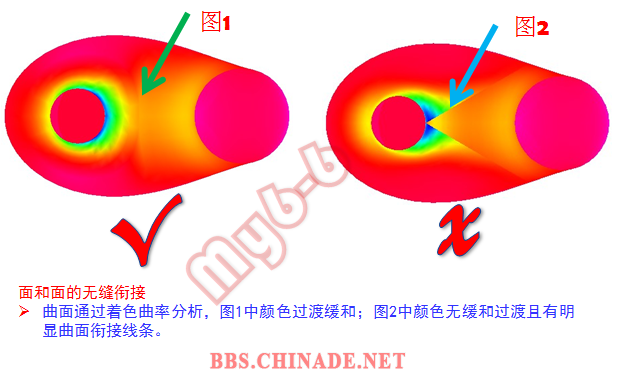

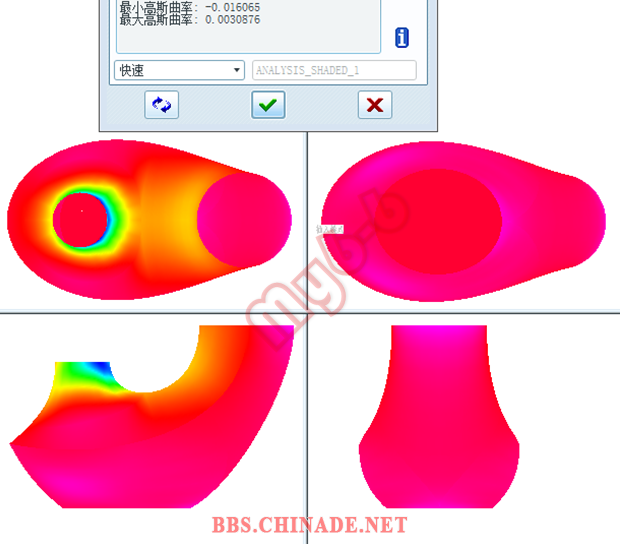

2、高档产品设计心得：曲面之间光顺衔接。你的作品做到了吗？

3、高档产品设计心得：曲面本身应光顺。你的作品做到了吗？

chinanast · 发表于 2010-10-30 09:29:05

本帖最后由 chinanast 于 2010-11-13 22:01 编辑

chinanast · 发表于 2010-10-30 09:29:11

本帖最后由 chinanast 于 2010-11-13 22:01 编辑

chinanast · 发表于 2010-10-30 09:29:17

本帖最后由 chinanast 于 2010-11-13 22:02 编辑

chinanast · 发表于 2010-10-30 09:29:28

本帖最后由 chinanast 于 2010-11-13 22:03 编辑

chinanast · 发表于 2010-10-30 09:29:35

本帖最后由 chinanast 于 2010-11-13 22:04 编辑

chinanast · 发表于 2010-10-30 09:29:43

本帖最后由 chinanast 于 2010-11-13 22:04 编辑

chinanast · 发表于 2010-10-30 09:29:49

本帖最后由 chinanast 于 2010-11-13 22:05 编辑
